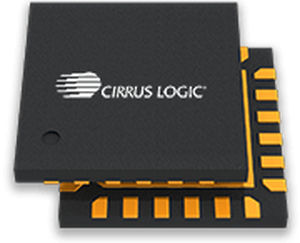

アナログマイクロチップ CS5480

CS5480は、エネルギー測定用の高性能アナログ・フロント・エンド・ソリューションであるCS548x/9xファミリに含まれ、ファミリはそれぞれ2チャネル（CS5490）、3チャネル（CS5480）または4チャネル（CS5484）の24ビットA/Dコンバータを内蔵しています。これは、低価格の高精度エネルギー測定用製品で、オンチップ・エネルギー計算と高速オンチップ・キャリブレーションの機能により製品開発サイクルを高速化します。CS5480は、電流センサー、シリアル通信およびデジタル出力の柔軟性を備え、高精度のエネルギー測定を非常に低い価格で実現する必要のあるあらゆる用途に最適です。 特長 超低ノイズレベル、高SNRの優れたアナログ性能 4000:1ダイナミック・レンジで0.1%のエネルギー測定精度 1000:1ダイナミック・レンジで0.1%の電流RMS測定精度 3つの独立した24ビット、電圧および電流測定用の4次デルタ・シグマ・モジュレータ エネルギー・パルス、ゼロ・クロス、またはエネルギー方向のための3つの設定可能なデジタル出力 分路抵抗器、CT、およびロゴスキーコイルの電流センサーをサポート 過電流、電圧降下、および電圧スウェル検出 UART / SPIシリアル・インターフェース チェックサムおよび書き込み保護を介した内部レジスタ保護 オンチップ電圧基準（標準25 ppm/°C） 単一3.3V電源 低消費電力: 13mW未満 CS5480: 4mm x 4mm 24ピンQFNパッケージ オンチップ測定/計算： 有効電力、無効電力、および皮相電力 RMS電圧および電流 力率およびライン周波数 瞬時電圧、電流、および電力
