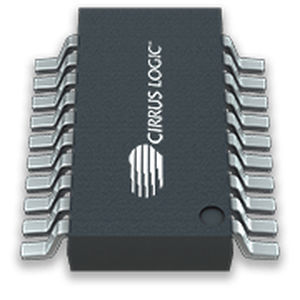

デジタル変換器 CS552 series

測定ポンプ式昇圧器シリアル

ファミリは、高集積デルタ・シグマA/Dコンバータで、チャージ・バランス技術を採用し、16ビット(CS5521/23)および24ビット(CS5522/24/28)の性能を実現します。これらのA/Dコンバータは、2チャネル(CS5521/22)、4チャネル(CS5523/24)、または8チャネル(CS5528)のデバイスとして提供されます。各A/Dコンバータには低入力電流チョッパ安定化計装アンプが搭載されています。A/Dコンバータにはプログラマブル・ゲイン・アンプ(PGA)が搭載されており、25 mV、55 mV、100 mV、1 V、2.5 V、および5 Vの入力スパンを選択できます。グラウンド基準の熱電対アプリケーションに対応するために、デバイスにはチャージ・ポンプ・ドライブが搭載され、負のバイアス電圧をオンチップ・アンプに供給します。これらのデバイスには、4次デルタ・シグマ・モジュレータと、それに続く8つの出力ワード・レートを選択可能なデジタル・フィルタも搭載されています。デジタル・フィルタは、1変換サイクルで最高精度を確保するよう設計されており、30 Hz以下のワード・レートで動作する時、50 Hzおよび60 Hzの干渉を除去します。これらの単一電源製品は、プロセス・コントロール・アプリケーションで絶縁および非絶縁の低レベルの信号を測定するためのソリューションとして最適です。 特長 低入力電流（100 pA）チョッパ安定化計装アンプ 拡張可能な入力スパン（バイポーラ/ユニポーラ） 2.5 V VREF: 25 mV、55 mV、100 mV、1 V、2.5 V、5 V 外部: 10 V、100 V 広いVREF入力範囲（1 V～5 V） 4次デルタ・シグマA/Dコンバータ 使いやすい3線式シリアル・インターフェース・ポート プログラマブル/自動チャネル・シーケンサ、変換データFIFO（先入先出法）付き チャネルごとにキャリブレーション・レジスタにアクセス可能 SPI™およびMicrowire™互換 システムと自動キャリブレーション 8つのワード・レートから選択可能 最大617 Hz （XIN = 200 kHz） 単一変換セトリング 50 Hz/60 Hz ±3 Hzの電源周波数成分の同時除去 単一+5 V電源動作 負電源用のチャージ・ポンプ・ドライブ +3 V～+5 Vデジタル電源動作 低消費電力: 6.0 mW パッケージ: 20/24ピンSSOP、鉛フリー対応
