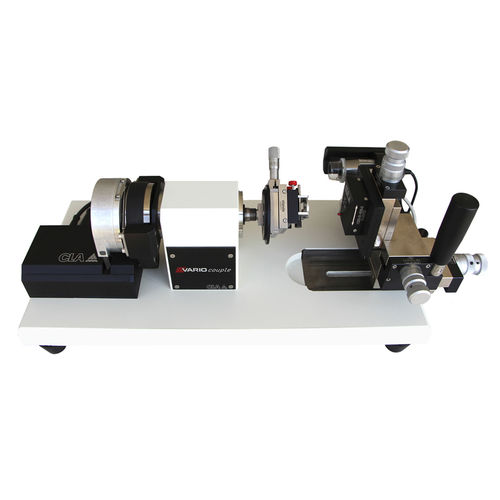

強度測定器 VARIOcouple®

トルク電気機械式実験用

CLA社製のトルク・力測定用VARIOcouple®装置は、主に時計メーカーの開発研究所で使用されている非常に精密な装置です。この装置は、低応力システムで発生する小さなトルクと力を定量化し、分析することができます。 付属品 : - ユニバーサルデジムス - 時計ムーブメント用ユニバーサルサンプルホルダー - VARIOweight - 測定用スタンダード - CLApt1000（温度センサー - アジャスタブルアンギュラーサポート - 防振台 長年にわたり、VARIOcoupleは低応力システムの力とトルクの分析において基準となりました。VARIOcoupleの主な用途は、時計メーカーだけでなく、ステッピングモーター、ロータリーダイナモメーター、流量計、スプリング産業など、研究開発ラボと品質管理の両方で使用されています。 測定原理 測定対象物は、中間支持体（グリップ、チャック、プレート、マンドレル、ユニバーサルサンプルホルダー）を用いて、VARIOcoupleの中心軸に固定されます。 その後、測定軸に配置された拡大カメラが対象物を中心に据え、評価の準備をします。センサは、3つの自由度を持つマイクロメータ変位テーブルを用いて正確に位置決めされます。X、Y、Zの3軸で構成されたマイクロメーター変位台を用いて、センサーを正確に位置決めします。 続いて、X、Y、Zの3つの自由度を持つマイクロメーターの移動テーブルを使って、センサーを正確に位置決めします。 測定は、中間アーム、針、またはプーリーを介して、軸を力センサーまたはテストピースに同軸で取り付けられたトルクセンサーに接続して行われます。 この軸を駆動するのは、0.02〜10rpmまたは60rpmのサーボモーターです。
