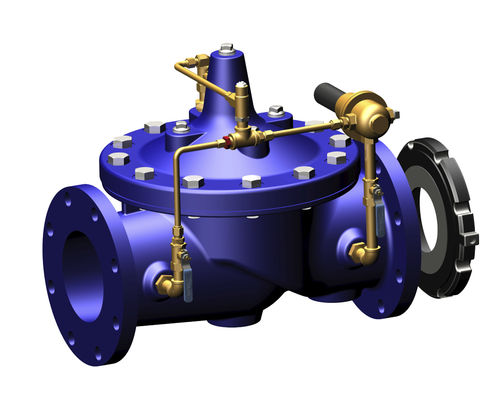

ダイヤフラム式バルブ 40-01/640-01 series

制流

Cla-Val Mode 40-01/640-01 Rate of Flow Control Valveは、シートが取り付けられたボディ、ベアリングが取り付けられたカバー、そしてダイアフラムアッセンブリーの3つの主要コンポーネントで構成されています。ダイアフラムは唯一の可動エレメントであり、バルブの上部に密閉されたチャンバーを形成し、操作圧力とライン圧力を分離します。続けて、パッキンググランドやスタッフィングボックスは許可されておらず、メインバルブやパイロットコントロールを操作するピストンがあってはならない。 Cla-Val Model 40-01 流量制御弁は、ライン圧力の変化に関わらず、予め選択した最大流量に流量を制限することで、過剰な流量を防ぎます。このバルブは、油圧式でパイロット制御のダイアフラムバルブです。パイロット制御は、バルブの下流に設置されたオリフィスプレートに発生する差圧に反応します。制御する差圧がわずかに変化しただけで、すぐに主弁が修正されるため、正確な制御が可能です。流量の調整は、パイロット弁の調整ねじを回して行います。
