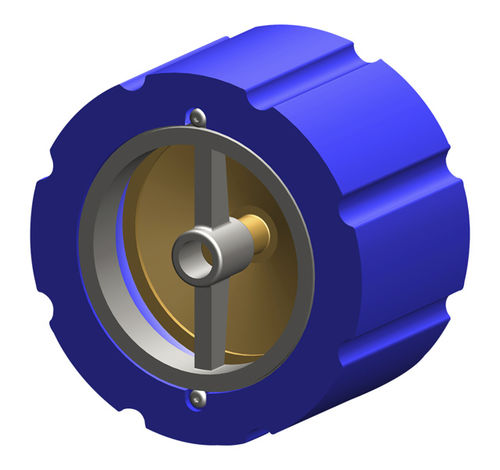

安全弁逆止弁 580 series

ウェハーサイレントスプリング

Cla-Val 580シリーズ サイレントウェハーチェックバルブは、スプリング付きのポペットを備えており、流れの反転が起こる前にバルブを閉じることができ、静かでスラムのない閉鎖を実現しています。まさにサイレントチェックバルブと言えます。また、取り付けが容易なように、弁は垂直または水平に設置でき、フローアップまたはフローダウンが可能です。また、バルブのレイ・ロングが短いため、省スペースでの設計が可能です。サイレントウェハーチェックバルブは、サイズが2インチから10インチ、圧力クラスが125ポンドまたは250ポンドのものがあります。 エポキシ樹脂塗装されたダクタイル鋳鉄製の本体に、ステンレス製のトリムが付いており、金属同士の座面で水を遮断することができます。特殊な用途に 特殊な用途には、Buna-N® 弾力性シートをオプションで用意しています。 すべての材料はASTM規格に準拠しており、長期的に信頼できる性能を保証します。クラバルの品質へのこだわりとして、すべての580シリーズ125/250#クラスのバルブは、ファクトリー・ミューチュアルの承認を受けています。 Buna-N® 弾力性シートを使用しているものを除き、工場相互承認を受けています。 サイレントウェハーチェックバルブは、重いダクタイル鋳鉄製の本体、ステンレス製のシート、ディスク、スチール製のスプリングで構成されています。弁体は、両端が一体型シャフトでセンターガイドされており、静音動作のためにスプリングが搭載されています。スプリングは、らせん状または円錐状のもので、鉱物の付着を防ぐために微細な仕上げをするためにストーンタンブル加工が施されています。メンテナンスを容易にするため、シートとディスクは現場で交換可能であること。 チェックバルブは、垂直または水平に設置された状態で、フローアップまたはフローダウンのいずれの場合でも、静音動作が可能であること。本体を通る流れの面積は、同等の配管サイズの断面積と同等以上であること。
