パイロット式リリーフ弁 50-49

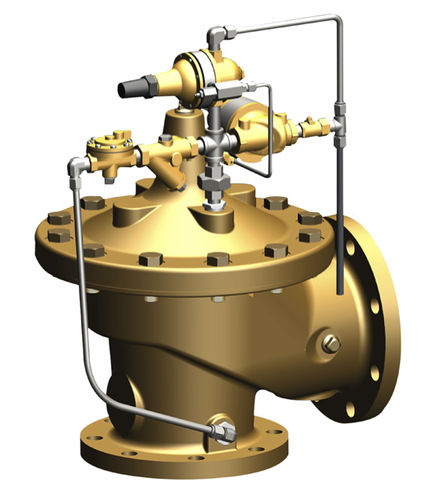

パイロット式リリーフ弁
パイロット式リリーフ弁
お気に入りに追加する
商品比較に追加する


特徴

その他の特徴
パイロット式
DN

最大: 36 in

最少: 1 in

流量

最大: 85,000 us gal/min
(321,760 l/min)

最少: 55 us gal/min
(208.2 l/min)

詳細

Cla-Val Model 50-49 ポンプスタート圧力リリーフバルブは、吐出圧力が危険なレベルまで上昇した際に、ポンプスタートシーケンスとポンプ運転中にポンプとパイプラインを保護します。 システムの需要がほとんどないためにポンプの吐出圧力が上昇し続けた場合、通常は閉じているパイロットが、リリーフバルブの入口圧力がパイロット圧力設定よりも大きい限り、過剰な圧力を大気に放出して過圧保護を行います。このパイロットは、システムの圧力要件を満たすために、さまざまな調整可能なスプリングレンジを備えています。 製品の利点 海水用の材料が使用可能 キャビテーション低減設計 ドリップタイト、ポジティブ・シーティング・アクション グローブ型とアングル型 すべてのバルブは工場でテスト済み モデル50-49は、ノーマルオープンとノーマルクローズの両方のパイロットコントロールを備えています。このバルブは、ポンプの吐出口のパイプティーに取り付けられ、ポンプの起動時には、通常開のパイロットコントロールによって配管を保護します。 始動時には、通常開のパイロットコントロールで配管を保護します。このパイロットは、リリーフバルブのカバーチャンバーを換気するために開き、ポンプ始動時にリリーフバルブが開くようにします。ポンプが最初に始動したとき、リリーフバルブは空気と始動時の水の圧力の両方を大気に逃がし、ポンプ吐出配管を加速された圧力スパイクから保護します。吐出配管の損傷や破裂の原因となる安全でない圧力の急上昇を防ぐために、スプリングレンジを調整できるスプリング付きパイロットがゆっくりと閉じ、システム圧力をシステム内に迂回させます。

---

カタログ
