- 流量を正確に制限する
- ポンプを逆流から守る
- サージ・フリー・オペレーション
- 開閉率の調整が可能
- フェイルセーフ機能
- メンテナンスが容易

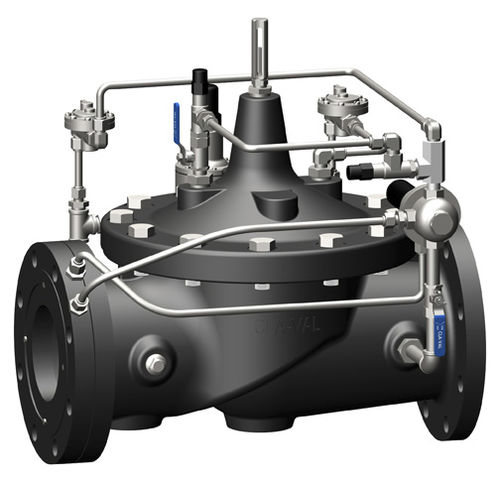

Cla-Val Model 40-32 流量制御型ノンサージチェックバルブは、油圧式でパイロット制御のダイヤフラム式制御弁です。
油圧式、パイロット制御、ダイヤフラム式の制御弁で、ライン圧力の変化に関わらず、予め設定した最大流量に制限します。
ライン圧力の変化に関わらず、あらかじめ設定された最大流量に制限します。パイロット制御は
バルブの下流に設置されたオリフィスプレートに生じる差圧に反応します。
バルブの下流に設置されたオリフィスプレートに生じる差圧に反応します。制御する差圧がごくわずかに変化しても、すぐに修正できるため、正確な制御が可能です。
僅かな差圧の変化でも、主弁が直ちに修正されるため、正確な制御が可能です。
正確な制御が可能です。オリフィスボアは、流量に応じて工場出荷時にサイズが決められており、制御弁の性能を適切に発揮します。
バルブの性能を確保するため、オリフィスボアは流量に応じて工場でサイズ調整されます。流量の調整は、パイロットコントロールの調整ねじを回して行います。
パイロットコントロールの調整ねじを回すことで、流量調整が可能です。チェック機能は、下流側の圧力をメインバルブに導入することで、ポンプなどの上流側機器を保護します。
ポンプなどの上流側機器を保護するために、下流側の圧力を主弁カバー室に入れ、圧力がかかると主弁を閉じます。
カバーチャンバーに下流側の圧力を入れ、圧力が反転すると主弁を閉じることで、ポンプなどの上流側機器を保護します。
バルブは、油圧作動式、シングルダイアフラム作動式、グローブまたはアングルパターンであること。バルブには、3つの長方形の断面を持つ弾力性のある合成ディスクが含まれています。
断面が長方形の弾力性のある合成ディスクを内蔵し、ディスクリテーナーによって3.5面が覆われ、取り外し可能な1つのシートインサートに対してタイトなシールを形成する。
ダイアフラムアセンブリは唯一の可動部であり、バルブの上部に密閉されたチャンバーを形成し、動作圧力とライン圧力を分離する。
操作圧力とライン圧力を分離します。ダイアフラムは合成ゴムで接着されたナイロン生地で構成されており、座面として使用してはならない。
---
