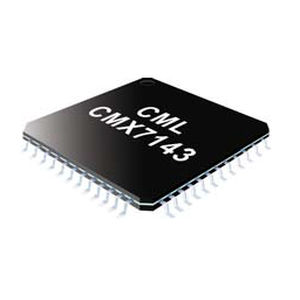

パケット データ トランスミッション集積回路モデム CMX7143 series

通信データワイヤレス

CMX7143は、1つのハードウェア・パッケージで幅広いワイヤレス・データ・オペレーションを提供する、ユニークで柔軟性の高いシングルIC製品です。 CML独自の技術であるFirmASICを採用しており、Function Image (FI)ファイルにより、3つの機能を設定することができます。 GMSK/GFSK パケットデータモデム 4FSK パケットデータモデム FFSK/MSK モデム ホスト機器では、文字通り「ボタンを押すだけ」で、異なるデータ方式への操作が可能です。 FirmASIC ICの機能や設定は、起動時やデータ方式の変更時にコンパクトなFunction Imageファイルをロードすることで実現します。 ファンクション・イメージ・ファイルは、CMLのウェブサイトからダウンロード可能で、ホストμCが現場で簡単に交換することができ、全く異なる（データ）スキームでシステムを動作させることができます。ファンクションイメージは、外部の EEPROM から自動的にロードすることも、ホストの μController から内蔵の C-BUS シリアルコマンド/データインターフェースを介してロードすることもできます。 GMSK/GFSKパケットデータモデム ビットレート4k～20k bps（2k～20k sym/s） 選択可能なBT 0.5, 0.3, 0.25, 0.27 7143FI-2.x: 4FSKパケット・データ・モデム ビット・レート4k～20k bps（2k～20k sym/s） 7143FI-3.x: FFSK/MSKパケット・データ・モデム 1200および2400ボー データ・レート FirmASIC®技術を採用 半二重動作 自動フレーム同期機能検出 プリアンブルとフレーム同期の自動検出挿入 フォーマットデータモードとローデータモード 柔軟なビットレート 2つの補助ADC 4つの補助DAC 3つのアナログ入力 キャリアセンス Txハードウェアの自動（RAMDAC）制御 柔軟なTxインターフェイス I/Q変調 2ポイント変調 C-BUSシリアルコマンド/データインターフェース
