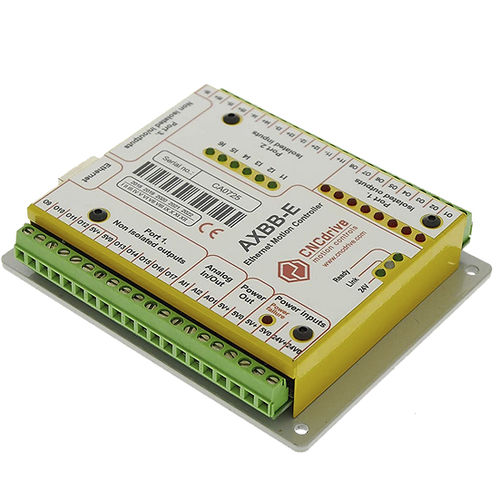

CNC動作制御装置 AXBB-E

6 軸イーサネット高速

AXBB-Eは、イーサネットインターフェースを備えたCNCモーションコントローラとブレークアウトボードの組み合わせです。このデバイスは、制御コンピュータのネットワークカードに接続して通信することができます。 接続は、直接接続、またはローカルエリアネットワーク（LAN）内のルータ/スイッチデバイスを介して構築することができます。このため、UCCNCモーションコントロールソフトウェアとの相性は抜群です。 このデバイスは、ステッピングモータやサーボモータを制御する工作機械を、ステップと方向のインターフェイスで制御するために使用できます。 8つの絶縁出力があり、リレー、ソリッドステートリレー、レーザーコントローラ、その他絶縁が必要なものを駆動できます。6つの絶縁入力があり、センサー、スイッチ、押しボタンなどの信号を入力できます。絶縁出力付きの安全チャージ・ポンプ回路が1つあります。 コントローラーは最大400kHzのステッピング周波数を出力でき、最大6軸で動作しますが、ボード上には4軸用の8つの専用ステップおよび方向信号ピンのみが配線されています。ブレークアウト信号に加えて、ボード上には標準LPTポートピンアウトのIDC26ポートが1つあります。 IDC26-DSUB25ケーブル（別売）を使用して、追加の標準LPTポート互換ブレークアウトボードをデバイスに接続し、必要に応じてI/O数を拡張することができます。また、このボードには2つのアナログ入力チャンネルがあり、外部に接続したポテンショメーター（別売）で動作させることができます。 推奨されるポテンショメーターのフルスケール抵抗は1k～10kオームです。アナログ入力チャンネルは、ソフトウェアで送り速度オーバーライドとスピンドル速度オーバーライドを制御するために使用できます。
