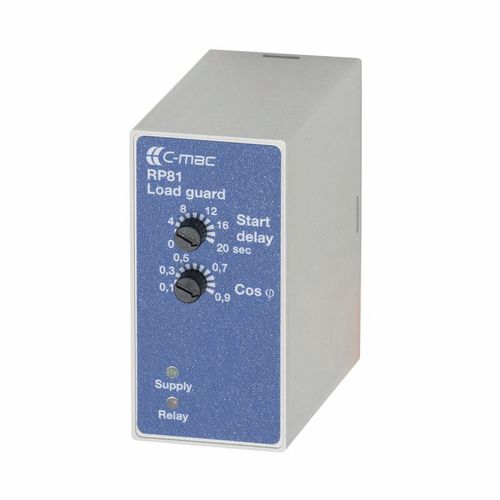

力率監視継電器 RP81 series

1NO/NC三相AC

三相モーターのロードガード 力率（cos phi）の測定 起動時のタイムディレイ0～20秒の調整が可能 過負荷，過小負荷によるリレー遮断の選択可能 ○1極リレー出力 1極のリレー出力 AC230V 電源／AC400V 電源 C-mac®モジュール RP81型は，三相モータの負荷監視に使用します。モータの電圧と電流の位相角（cos phi）は，モータの機械的負荷によって動的に変化するためです。 最大の変化は、モータの負荷が0%から60%の間にある場合に起こります。そのため、RP81はウェッジやポンプの空運転などの監視に適しています。 RP81は、公称モータ電流6Aまでのモータに直接接続することができます。モータ電流がそれ以上の場合は、標準的なカレントトランスを使用して監視する必要があります。RP81には、起動時の遅延時間を調整する機能があり、モーターが起動したときに、負荷に関係なくリレーが確実に作動するようになっています。
