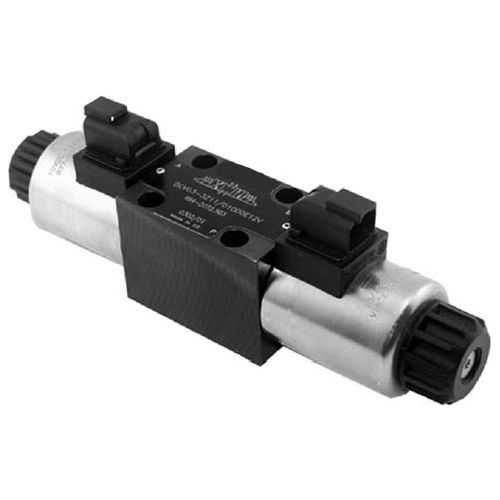

パイロット式電磁弁 DCV 03 Series

4チャンネル油圧式DIN

DCV 03 方向制御バルブは、ハウジング (1)、制御スプール (5)、センタリングスプリング (4)、円筒形ソレノイド (2, 3) で構成されています。 3 位置方向弁は、2つのソレノイドと2つのバネを有する。 2 位置方向弁は、1 つのソレノイドと 1 つの戻りスプリング、または 2 つのソレノイドと 1 つのデテントアセンブリを備えています。 動作するソレノイドはDCです。 AC 電源の場合、ソレノイドには整流器が設けられており、整流器はコイルに直接統合されています。 プラグコネクタ（6、7）は90° 回転させることができます。 ナット（8）を緩めることで、ソレノイドを360° 回転させることができます。 これにより、バルブを開かずにソレノイドを交換することができます。 ソレノイドの誤動作や停電の場合、Tポートの圧力が25bar [360psi] を超えない限り、手動オーバーライド（9）によってスプールを作動させることができます。 バルブハウジング（1）はリン酸コーティングされています。 操作ソレノイド（2,3）は亜鉛コーティングされています。 -3ポジション、4ウェイ、2ポジション、4ウェイ方向弁 -別個の動作コイルを備えた円筒形ソレノイド-コネクタは90° 回転可能 -4ランドスプール-流体の粘度に対する機能依存の低減- プッシュボタンの手動上書き -取り付け寸法はISO 4401-03に アンテナ・アポリアリアム・アキサシン
