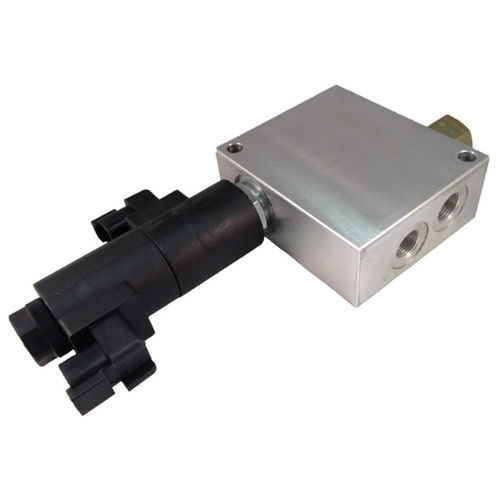

油圧フローデバイダ PFD10-OD

可変プライオリティー遠隔比例制御機能付

PFD10-OD:比例した分流器、10サイズ、ノーマル・オープンのディバイダー。これは比例している、ノーマル・オープン償われての分かれる流れ前設計したHICを。入口の流れが40のLPMならコイルに加えられる流れがないとき入口の流れは港Aの間で均等に分けられ、一例としてB.は、流れAを左舷に取り、Bは均等に20のLPMを分ける。性能曲線は下の40、20そして10のLPMの入力流れの例を示す。最低の入口の流れは10のLPM （2.6 GPM）である。港AおよびB間の流れの比率は比例して現在コイルS1かS2に提供されるように変わる。現在のでS2を巻く増加はグラフに示すように左舷Bへの流れ比例して、が左舷Aの減少、増加する。左舷Bの減少間S1を巻く現在の増加が左舷Aへの流れ比例して増加するので、逆に。ことにこれではないコンバイナー注目し流れがタンクに入れるために港AおよびB.だけConnectをドレーン ポートDR出ることをこの港の圧力を50棒に限る（720のpsi）。 適用 比例して2つのモーターまたは油圧回路間の入力流れを分けなさい（HICsのように）。この前設計されたHICを利用できる回路はモーターかHICsが絶えず流れを要求する機能、およびただ比例してその間の流れの量を管理する必要がある含んでいる。作り付け圧力補正器と分かれる反復可能な、負荷独立した流れを達成しなさい。補償の機能については次性能曲線を見なさい。 注:最適化されたパフォーマンスのために、引っ掛けられた空気のためのチャンスを減らす弁の水平姿勢に電磁弁によって取付けなさい。
