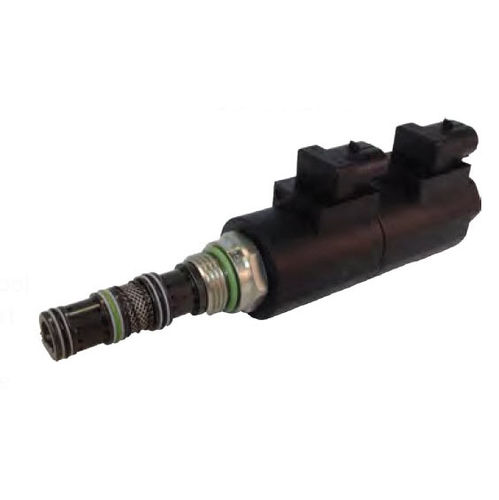

直動式電磁弁 SV10-34-14

2方向油圧式引き出し

これは直動式の3位置、4方法スプールのタイプ電磁弁である。エネルギーを減らされたとき、SV10-34-14は左舷3まで2からの流れをおよび港から4に1.可能にする。コイルS1が活気づく時、左舷3.への流れを妨げている間浮遊物位置へのスプールの転位、1を左舷に取るように左舷2および4からの流れがする。コイルS2が活気づくとき左舷2まで1からの流れを可能にするために、スプールはおよび港から4に3.移る。SV10-34-14は1方向、ピンの手動手数料と標準来る。手動手数料が押される時、S2の活発化の論理に続くスプールの転位。SV10は10のサイズ キャビティを使用し、任意500ミクロン フィルターは利用できる。 適用 、逆転するために先に動くのにモーターまたはシリンダー機能の方向制御のためにこれらの弁が普通、使用されている、または自由に浮かべなさい。この設計図のための適用は道路掃除人（高さ制御を掃きなさい）およびwindrowerヘッダーの高さを含んでいる。力を管理するのに「P」の港の前に圧力減圧弁を使用しなさい。この弁はまた圧力によって調整される可変的なポンプを搭載する逆転ファン ドライブに加えることができる。設計図は逆転するためにファンが先にから滑らかに移ることを可能にする。さらにファン ドライブ力を失えば、センター・ポジションへのスプールの転位は前方方向でおよびファンは回る。この弁は300,000の周期のための港3の315棒の吸入圧と作動できる。港1は150棒に加圧されるかもしれないが使用のために入口（タンクだけ）として意図されていない。
