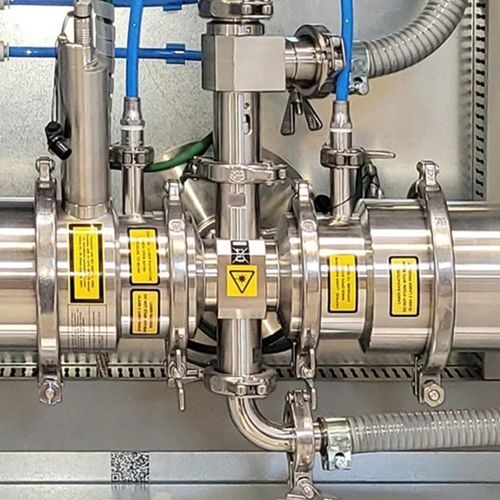

レーザー回折による粒度分析器 CMA series

プロセスマルチチャンネル組み込み式

0.5～800ミクロンの粒子を、複数の並列チャンネルで分析します。通常、9チャンネルの並列測定が行われます。 どのように機能するのか？ この粒子径測定システムは、レーザー回折の原理に基づいています。特殊な多粒子散乱モデルを使用することで、非常に高濃度の粒子でも信頼性の高い測定が可能です。これにより、ほとんどの生産ラインで直接粒子径を測定することができます。測定チャンネルの切り替えには、空気圧バルブ方式を採用。自由な組み合わせ、時間、優先順位でチャンネルを切り替えることが可能です。 粒度分布測定用マルチチャンネルシステムは、2つの主要部分から構成されています。 製造エリアに設置されたメインユニットキャビネット コントロールルームに設置されたコントロールPC 両者はイーサネットまたはRS-485の2本のケーブルで接続されています。 主な利点 現在の粒度分布曲線 指定した平均化時間で表示される平均粒度分布曲線 計算された粒子体積 計算ブレーン 測定チャンネル内の粒子濃度 d50、d75、d97などのROIを表示するトレンドカーブ 指定した曲線パラメータを表示するグラフと表 すべての測定値をローカルおよびOPCサーバーを介した外部システムに保存可能 PIDコントローラによる外部デバイスの制御により、一定の生産管理が可能
