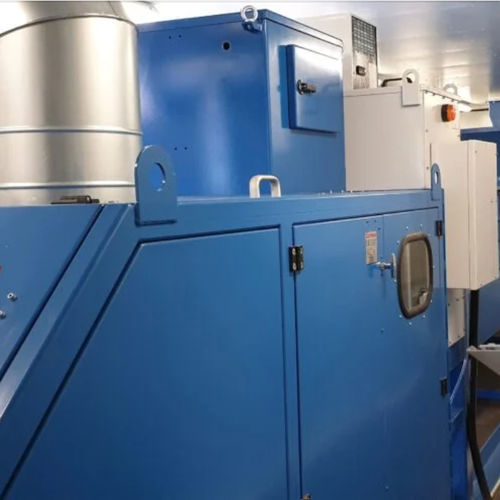

化学工業用ソーティングマシン CXR series

鉱業用X 線自動

投入された原料は振動シュートに供給され、個々の岩石は分離された後、水平ベルトに落下します。岩石はX線分析装置に供給され、ベルトの最後には光学分析ゾーンに入ります。ここでは、粒子の異なる光学特性が分析され、登録されます。 画像は、光学カメラ（ラインスキャンカメラ）とX線分析装置により、動的条件下で撮影されます。システムは、選択された分離基準に基づく分離アルゴリズムを採用した産業用PCをベースにした制御システムによって操作されます。各粒子の寸法、形状、構造を識別し、コンベア上のその位置を登録して、さらに不合格となる可能性があります。 画像処理の結果は、材料特性を記述する多くの異なるパラメータとして表示することができます。材料の色および内部構造に加えて、粒子の形状識別に通常使用される50以上のパラメータ（直径、周囲、質量中心、慣性モーメント、粒子の配向、伸び率など）があります。これらのパラメータの追加の組み合わせも、関心のある粒子を識別するために使用することができます。各粒子は指定された位置とサイズを持っているので、リジェクト機構（エアノズル）を使用して材料の流れから粒子を分離することが可能です。
