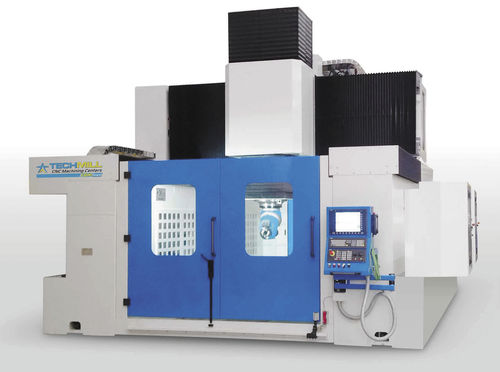

5軸マシニングセンタ VENTORMASTER縦型固定式テーブルガントリー型
お気に入りに追加する
商品比較に追加する
特徴
- 軸の数
- 5軸
- 主軸の方向
- 縦型
- タイプ
- ガントリー型, 固定式テーブル
- 加工材料
- スチール用
- 応用
- 型用, 金型工業用, 光学機器用, チタン用
- その他の特徴
- 高精度, 剛性
- X軸移動距離
最少: 2,000 mm
(78.74 in)最大: 20,000 mm
(787.4 in)- Y軸移動距離
最少: 1,600 mm
(62.99 in)最大: 4,000 mm
(157.48 in)- Z軸移動距離
最少: 1,000 mm
(39.37 in)最大: 2,000 mm
(78.74 in)- 回転速度
最少: 5,000 rpm
(31,416 rad.min-1)最大: 18,000 rpm
(113,097 rad.min-1)- 出力
最少: 30 kW
(40.79 hp)最大: 100 kW
(135.96 hp)- X軸の移動速度
30 m/min
- Y軸の移動速度
30 m/min
- Z軸の移動速度
30 m/min
詳細
VentorMasterは、鋼やチタンなどの硬質金属の加工に必要な高トルクを得るために設計された5 軸マシニングセンターです。
このマシンは、上部に配置されているX 軸ガイドに沿って走る固定テーブルと移動横棒を持っています。
軸の動きはローラーガイド上にあり、スクリューはプリロードされたスクロールを2 倍に整流され、軸の位置決め精度は光学線によって検出されます。 垂直軸「RAM」の移動は、「ボックス・イン・ボックス」構造内で行われます。
連続補間または「インデックス」タイプのいずれかで利用可能な5 軸ヘッドバージョン。
VentorMasterは高トルクを開発し、非常に堅牢な構造を持ち、成形会社や金型メーカーが行う金属加工に特に適しています
---
