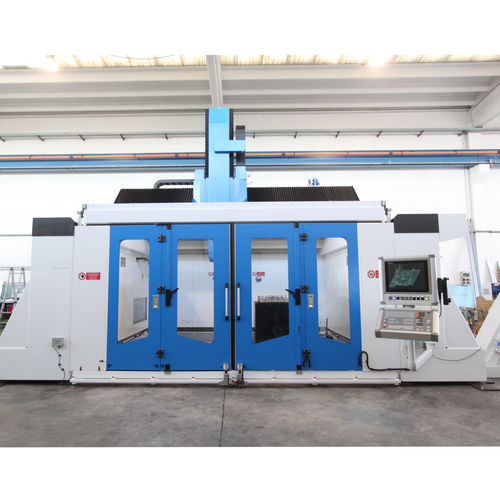

5軸マシニングセンタ LABORSHAPE縦型回転テーブルガントリータイプ
お気に入りに追加する
商品比較に追加する
特徴
- 軸の数
- 5軸
- 主軸の方向
- 縦型
- タイプ
- ガントリータイプ, 回転テーブル
- 加工材料
- アルミニウム用, 複合素材用
- 応用
- 型用
- その他の特徴
- 高性能, コンパクト, 高速, 高剛性, CE, パレット交換装置付き
- X軸移動距離
最大: 6,000 mm
(236.22 in)最少: 2,000 mm
(78.74 in)- Y軸移動距離
2,000 mm, 2,500 mm, 3,000 mm
(78.74 in, 98.43 in, 118.11 in)- Z軸移動距離
1,250 mm
(49.21 in)- 回転速度
最大: 30,000 rpm
(188,496 rad.min-1)最少: 12,000 rpm
(75,398 rad.min-1)- 出力
最大: 30 kW
(40.79 hp)最少: 22 kW
(29.91 hp)
詳細
LaborShapeは、アルミニウムや軽合金の高速加工のために特別に設計された5軸マシニングセンターです。
コンパクトなサイズと非常に堅牢な一体型構造、最高の精度を保証する循環ボールねじと磁気リニアガイドによる軸移動、トルクモーターを備えた作業ヘッドなどの主な技術的特徴により、このモデルは高い切り屑処理のための最適なソリューションとなっています。
レイバーシェイプは、アルミニウムや軽合金製のモデルや試作品の加工に必要な、高い精度と仕上げ品質が要求される場合に最適なソリューションです。
技術データ
- 軸ストローク数 - 軸速度
X - 2.000 - 2.500 - 3.000 - 4.000 - 5.000 - 6.000 mm - 80 m/分
Y - 2.000 - 2.500 - 3.000 mm - 80 m/min
Z - 1.250 mm - 40 m/min
A(*) - +/- 120° - 40 m/min
C(*) - +/- 365° - 30 m/min
スピンドル機能
出力：22-30kW
トルク：28～45Nm
回転数：12.000～30.000rpm
素材
複合材料
樹脂
軽合金
アルミニウム
---
