下型は固定されたキャビティ厚で加工され、オプションのシムプレート(キャビティ幅0.5mm~15mm)を装着することで厚みを減らすことができます。

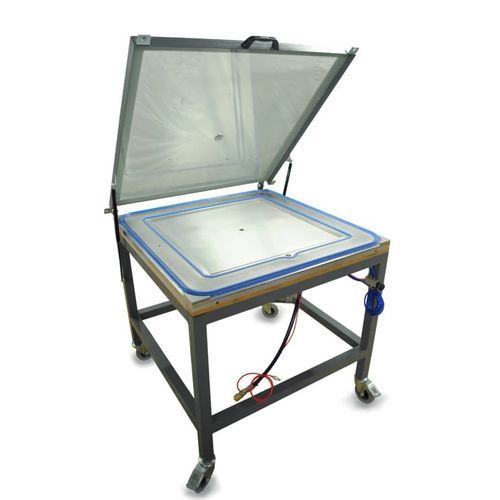

上型は、19mmの熱強化板ガラスとそれを支えるスチール製のフレームワークで構成されています。これにより、射出工程を完全に観察することができます。
金型は真空のみ(VRTM)で固定され、正圧0.5barまでの低圧での使用に限定されます。
射出は、中央のベントを備えた周辺部の射出ゲートから行われます。
下型は、オイル/水加熱チャンネル、または適切な断熱材を使用した一体型電気加熱を備えています。
上型はヒンジ式で、操作しやすいようにガススプリングで支持されています。
エアエジェクターが標準装備されています。
加熱オプション
加熱
150℃までの加熱には、油/水加熱を推奨(オプション08参照)。
180°Cまでの加熱には電気ヒーターを推奨します。電気ヒーター制御には2つのオプションがあります(オプション09と10を参照)。
注:50°C以上で使用する金型には保護断熱材が必要です。
水/油加熱ユニット構成
ステンレス製編組ホース付属
設定温度と実温度を1/10度でデジタル表示する温度制御装置(単位:°Cまたは°F
3kWの油加熱から9kWの水加熱まで、段階的に加熱を切り替え可能
暖房能力:9kW水運転、3,6,9kWの段階切替可能。オイル運転3kW
ポンプ容量モーター 0.75kW
電源400V 50Hz 32A 3P+N+E
---
