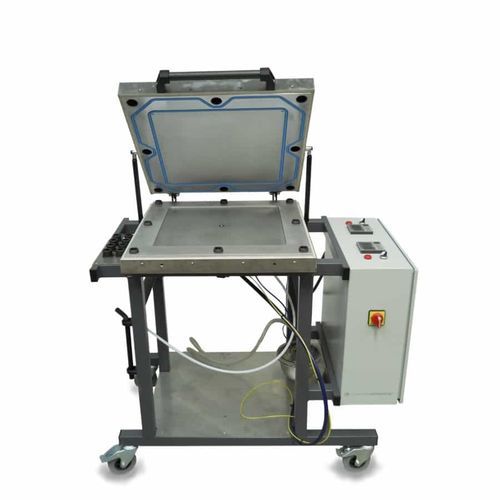

両金型には、オイル/水加熱チャンネル、または適切な断熱材を使用した一体型電気加熱が搭載されています。
適切な周辺シムプレートは、パネルキャビティの厚さを定義するために使用されます。金型はシムプレートの上面と下面の間で密閉されます。
金型はボルトで機械的に固定され、4bar(G)までの低圧での使用に限定されます。
金型は正圧でも精度を維持できるように設計されています。
射出は、中央のベントを備えた周辺部の射出ゲートを介して行われます。
上型はヒンジ式で、操作しやすいようにガススプリングで支持されています。
加熱
150℃までの加熱には、油/水加熱を推奨(オプション08参照)。
180℃までの加熱には、電気ヒーターを推奨します。電気ヒーター制御には2つのオプションがあります(オプション09と11を参照)。
注:50°C以上で使用する金型には保護断熱材が必要です。
水/オイル加熱ユニット構成
ステンレス製編組ホース付属
設定温度と実温度をデジタル表示し、1/10度単位で°Cまたは°Fで読み取れる温度制御ユニット
3kWの油加熱から9kWの水加熱まで、段階的に加熱を切り替え可能
暖房能力:9kW水運転、3,6,9kWの段階切替可能。オイル運転3kW
ポンプ容量モーター 0.75kW
電源400V 50Hz 32A 3P+N+E
電気暖房。標準コントロールユニット
金型からのK型熱電対フィードバックによるPID温度コントローラ
制御システムは、バックアップ過温保護システムを含む、必要なすべての電気安全およびギア制御で構成されます。
---
