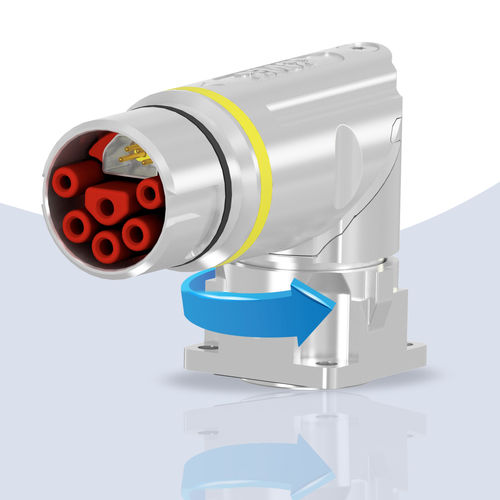

ハイブリッドコネクター

イーサネット口金シールド

CONECハイブリッドコネクタの概要 CONECハイブリッドコネクタは、IEC規格61076-2-118の認証を間もなく取得します。 従来のモーター、サーボドライブ、リニアユニット/ドライブの配線では、配線、メンテナンス、診断にかかる時間とコストが非常に高くつきます。 スイッチ・キャビネットからの別個のケーブルは、各モーターの電源供給と制御に使用されます。この手順は、多くのスペースを必要とするだけでなく、コストも高くなります。 新しいCONECシリーズでは、電源供給とデータ伝送を1つのコネクタにまとめたコンパクトなハイブリッド・コネクタ・システムを開発しました。この技術は、最新の接続・インターフェース配線技術と同等です。 用途に応じて、B12、B17、B23、B40の4つのサイズをご用意しています。ピン数と許容電圧はサイズによって異なりますが、360°シールドされたデータコアは常に同じで、電線断面積AWG22の産業用イーサネットCat 5用に設計されています。 CONECは、このハイブリッドコネクターシステムを、オーバーモールドケーブル付きコネクター、現場取り付け可能なコネクター、およびデバイス側取り付け用のリセプタクルの形で提供しています。 各ピンレイアウトは、最低2つの異なるコーディングが可能で、光学的に異なるカラーリングでマーキングされています。そのため、異なるアプリケーションでの誤接続は不可能です。 ソケットは、前面および背面パネル取り付け用の様々なハウジングバリエーションがあり、ハウジングの外側または内側で取り付け高さが異なります。 このように、分散型ワイヤリングチェーンは、デイジーチェーントポロジーの有無にかかわらず、コスト削減のための1ケーブルソリューションで実現できます。
