分析ソフトウェア Shaped Die

測定用ケーブル用3D

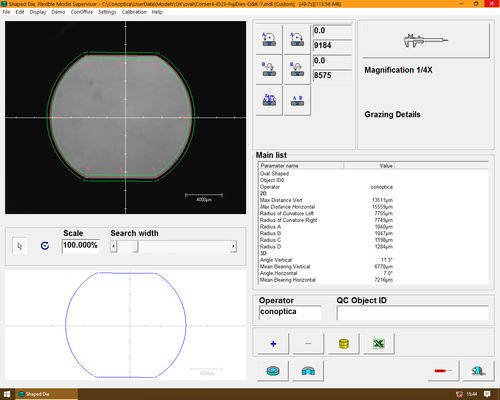

成形金型の用途 内金型の形状と深さプロファイルの両方を光学的に測定します。 あらゆる形状の絞り金型を測定 成形金型アプリケーションでは、ほぼ全ての形状の伸線金型を測定することができます。絞りダイスアプリケーションと同じモデルベースの測定アルゴリズムを使用していますが、成形ダイスアプリケーションでは、そのパワーが最大限に発揮されます。ダイ断面の形状は、モデル作成機能で詳細に記述し、標準モデルとして保存しておくことで、後で使用することができます。膨大な数のPOI(Parameters Of Interest)が用意されており、ダイのあらゆる部分のデータを提供することができます。 コノプティカは、3D測定用と2D測定用の2つのシェイプダイ・アプリケーションを提供しています。高度な2D断面解析に加えて、3Dバージョンでは、ダイ周辺の任意のポイントの深さ方向のプロファイルデータ（ベアリングの長さとリダクションコーンの角度）を提供することができます。 オプション 標準機能には以下が含まれています。 基本的な測定パネル、モデル作成、高度なパネル オプション機能。 コンタープレゼンタ。ダイに沿って公称値からの測定偏差を確認できます。重要なディテールや「難しい」コーナーを簡単に検査できます。 制限事項 任意の形状の測定では、光学的分解能に関して課題が生じることがあります。これは、大きな形状の金型で半径が非常に小さい曲線を測定する場合に特に重要です。このような制限がある場合、通常、コノプティカは、「問題のある」部品を独立して、より大きな倍率で測定するための代替モデルを提供することができ、それによって半径が0.010 mm未満の曲線の信頼性の高い測定を得ることができます。このような課題をお持ちの場合は、弊社にご連絡いただければ、適切な解決策を見つけるお手伝いをいたします。
