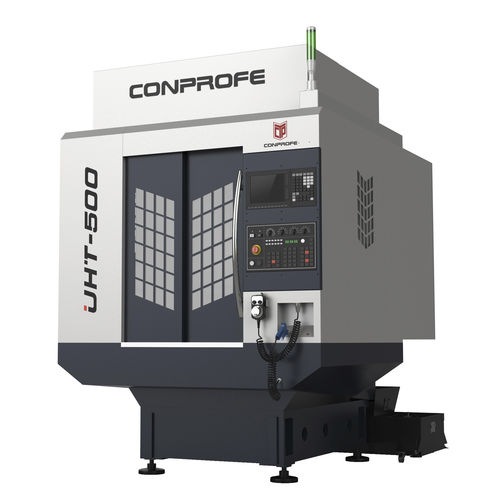

3軸マシニングセンタ UHT-500縦型固定式ガントリー移動式テーブル
お気に入りに追加する
商品比較に追加する
特徴
- 軸の数
- 3軸
- 主軸の方向
- 縦型
- タイプ
- 固定式ガントリー, 移動式テーブル, コラム型
- 加工材料
- アルミニウム用, スチール用, 銅用, 鋳鉄用, 非鉄金属用, ステンレススチール用, アクリル
- スピンドル
- BT 30
- 関連機能
- 製粉, タップ加工, ドリル
- 応用
- 自動車産業用, 航空産業用, 金型工業用, 医療用, 小部品製造, チタン用, 小型部品用, 鉄鋼産業用, アルミニウム産業用
- その他の特徴
- 高速, 高性能, 高精度, 高剛性, 高生産性
- X軸移動距離
最大: 500 mm
(19.69 in)- Y軸移動距離
最大: 400 mm
(15.75 in)- Z軸移動距離
最大: 360 mm
(14.17 in)- 回転速度
最大: 24,000 rpm
(150,796 rad.min-1)- 出力
最大: 3.7 kW
(5.03 hp)2.2 kW
(2.99 hp)- X軸の移動速度
最大: 48,000 mm/min
(31 in/s)- Y軸の移動速度
最大: 48,000 mm/min
(31 in/s)- 最大テーブル積載量
最大: 250 kg
(551 lb)- 最大ツール重量
最大: 3 kg
(6.6 lb)- 位置決め精度
0.006 mm
(0.00024 in)- 繰返し精度
0.004 mm
(0.00016 in)- 総重量
2,300 kg
(5,070.63 lb)- 全長
1,600 mm
(63 in)- 全幅
2,155 mm
(84.8 in)- 全高
2,565 mm
(101 in)
詳細
高速、高効率
超音波機能オプション
ツールマガジンの容量はカスタマイズすることができます（21/26/30/36本のツール）
主軸先端からテーブルまでの距離はカスタマイズ可能(200-560mm/270-630mm/340-700mm)
用途
各種金属ワークの加工（アルミ、銅、鋼、チタン、鋳鉄など）
適用産業3C、航空宇宙、ハイエンド医療、自動車、新エネルギー、5G
標準構成
集中自動潤滑システム
電気キャビネット熱交換器
クーラントシステム
イーサネット・インターフェイス
ハンドホイールコントローラー
ブローガン
ボトムチップフラッシュシステム
LEDワークライト
3色アラームライト
安全インターロック
オプション構成
自動ドア
第4/5軸ロータリーテーブル
コンタクトツールセッター
スピンドル冷却装置
オイルミストコレクター
高精度3Dプローブ
ディスク式油水分離器
アドオンツールマガジン(ATM-14)
---
