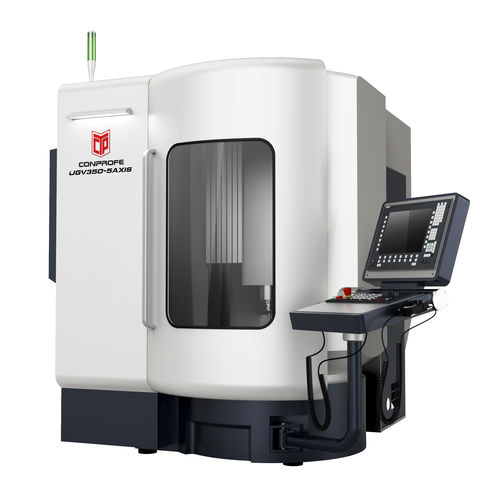

超音波マシニングセンタ UGV3505軸縦型ガントリー型
お気に入りに追加する
商品比較に追加する
特徴
- 軸の数
- 5軸
- 主軸の方向
- 縦型
- タイプ
- ガントリー型, コラム型, ロータリーテーブル
- 加工材料
- 鋳鉄用, アルミニウム用, スチール用, 銅用, 非鉄金属用, ステンレススチール用, 複合素材用, プラスチック用, セラミック用, ガラス用, クォーツ用
- スピンドル
- HSK A-63
- ツールステーション数
- 15ツール
- 関連機能
- 製粉, 彫刻, 切断, ドリル
- 応用
- 自動車産業用, 航空産業用, 型用, アルミフレーム用, 航空用, 歯科用, 大径用ピース, プロファイル用, 光学機器用, 金型工業用, 医療用, チタン用, 小部品製造, 鉄鋼産業用, アルミニウム産業用, 鋳鉄用, 小型部品用
- その他の特徴
- 高性能, 高速, オールインワン, 超音波, マイクロマシニング用, 高生産性, 生産用, コンパクト, ダイレクトドライブ, 高出力, 高剛性, 高速, シングルヘッド, 高精度, CE, 工具自動取り換え機能付
- X軸移動距離
380 mm
(14.96 in)- Y軸移動距離
420 mm
(16.54 in)- Z軸移動距離
365 mm
(14.37 in)- 回転速度
最大: 24,000 rpm
(150,796 rad.min-1)最少: 0 rpm
(0 rad.min-1)- テーブル回転(C軸)
360 °
- X軸の移動速度
30,000 mm/min
(20 in/s)- Y軸の移動速度
30,000 mm/min
(20 in/s)- 最大テーブル積載量
100 kg
(220 lb)- 最大ツール重量
4 kg
(8.8 lb)- 位置決め精度
0.004 mm
(0.00016 in)- 繰返し精度
0.003 mm
(0.00012 in)- 総重量
6,000 kg
(13,227.74 lb)- 全長
1,900 mm
(74.8 in)- 全幅
2,940 mm
(115.7 in)- 全高
2,350 mm
(92.5 in)
詳細
シーメンス840Dsl同時5軸システム(RTCP機能)
超音波機能付き、MQL機能オプション
高速、高効率、高精度
コンパクト構造、小型
用途
硬脆性材料（セラミック、ガラス、サファイア、石英、炭化ケイ素、炭素繊維複合材料など）および金属ワーク（アルミニウム、銅、鋼、鋳鉄など）の加工に適しています。
曲面や複雑な構造のワークの加工に対応
応用産業3C、航空宇宙、ハイエンド医療、自動車、新エネルギー、5G
標準構成
クーラントシステム
集中自動潤滑システム
スピンドル冷却装置
接触工具セッター
ハイデンハイン製リニアエンコーダ
ハンドホイールコントローラ
電気キャビネット 熱交換器
ブローガン
LEDワークライト
3色アラームライト
安全インターロック
5軸同時加工（RTCP機能付き）
アンチコリジョンシステム
オプション構成
高精度3Dプローブ
レーザーツールセッター
超音波振幅測定器
永久磁石同期電動スピンドル
オイルミストコレクター
自動ドア
---
