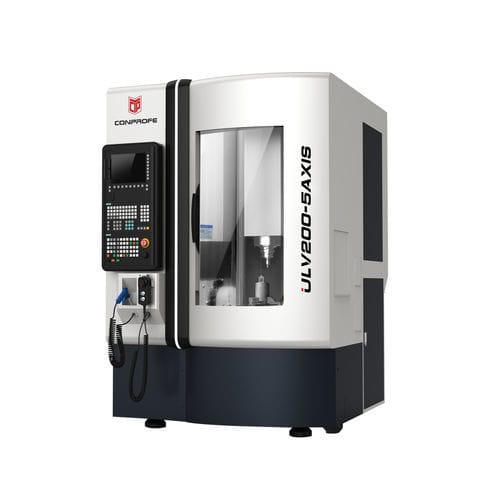

5軸マシニングセンタ ULV200縦型複合素材用プラスチック用
お気に入りに追加する
商品比較に追加する
特徴
- 軸の数
- 5軸
- 主軸の方向
- 縦型
- 加工材料
- 複合素材用, プラスチック用, ガラス用, セラミック用, クォーツ用, 硬脆性材料用
- スピンドル
- HSK-E40, HSK-E32
- ツールステーション数
- 16ツール, 22ツール
- 応用
- 重加工用
- その他の特徴
- 高性能, 高精度, 超音波
- X軸移動距離
250 mm
(9.84 in)- Y軸移動距離
250 mm
(9.84 in)- Z軸移動距離
250 mm
(9.84 in)- 回転速度
30,000 rpm, 36,000 rpm
(188,496 rad.min-1, 226,195 rad.min-1)- 加工部品の最大高さ
200 mm
(8 in)- テーブル回転(C軸)
360 °
- X軸の移動速度
3,000 mm/s
- Y軸の移動速度
3,000 mm/s
- Z軸の移動速度
3,000 mm/s
- 最大テーブル積載量
30 kg
(66 lb)- 最大ツール重量
1 kg
(2.2 lb)- 位置決め精度
0.005 mm
(0.0002 in)- 繰返し精度
0.004 mm
(0.00016 in)- 総重量
1,900 kg
(4,188.78 lb)- 全長
1,285 mm
(50.6 in)- 全幅
1,795 mm
(70.7 in)- 全高
2,030 mm
(79.9 in)
詳細
コンプロフェ独自開発の超音波スピンドルを採用し、切削抵抗の低減を図り、高硬度材の高能率加工を実現。
超臨界 CO2 内部冷却システムと MQL システムにより、クリーンな加工を実現。
高精度リニアエンコーダによるフルクローズド ✅ループ制御
優れたX/Y/Z軸繰り返し精度とA/C軸繰り返し精度
SIEMENS 840Dsl を採用し、RTCP 機能による 5 軸同時加工を実現。
アプリケーション
高硬度脆性材料（セラミックス、サファイア、ガラスなど）、炭素繊維強化プラスチック、金属材料などの幾何学的に複雑なワークの高精度・高効率な超音波または従来型の同時5軸加工に最適。
---
