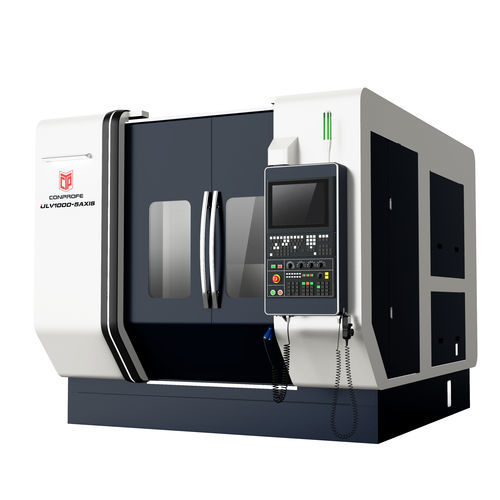

5軸マシニングセンタ ULV1000 縦型複合素材用プラスチック用
お気に入りに追加する
商品比較に追加する
特徴
- 軸の数
- 5軸
- 主軸の方向
- 縦型
- 加工材料
- 複合素材用, プラスチック用, ガラス用, セラミック用, クォーツ用, 硬脆性材料用
- スピンドル
- HSK A-63
- ツールステーション数
- 40ツール
- 関連機能
- 切断, ドリル
- 応用
- 自動車産業用, 航空産業用, 医療用, 航空用, アルミニウムプレート用
- その他の特徴
- 高速, 高性能, 高精度, 超音波, 工具自動取り換え機能付
- X軸移動距離
1,100 mm
(43.31 in)- Y軸移動距離
1,100 mm
(43.31 in)- Z軸移動距離
700 mm
(27.56 in)- 回転速度
12,000 rpm
(75,398 rad.min-1)- 加工部品の最大高さ
1,100 mm
(43 in)- テーブル回転(C軸)
360 °
- X軸の移動速度
30,000 mm/min
(20 in/s)- Y軸の移動速度
30,000 mm/min
(20 in/s)- Z軸の移動速度
30,000 mm/min
(20 in/s)- 最大テーブル積載量
1,000 kg
(2,205 lb)- 最大ツール重量
25 kg
(55.1 lb)- 位置決め精度
0.007 mm
(0.00028 in)- 繰返し精度
0.006 mm
(0.00024 in)- 総重量
25,000 kg
(55,115.57 lb)- 全長
3,200 mm
(126 in)- 全幅
4,200 mm
(165.4 in)- 全高
4,000 mm
(157.5 in)
詳細
標準構成
クーラントシステム
集中自動潤滑システム
スピンドル冷却装置
接触工具セッター
ハイデンハイン製リニアエンコーダ
電動スピンドル
ハンドホイールコントローラ
ブローガン
電気キャビネット熱交換器
LEDワークライト
3色アラームライト
安全インターロック
5軸同時加工システム（RTCP機能付き）
アンチコリジョンシステム
オプション構成
高精度3次元プローブ
オイルミストコレクター
自動ドア
レーザーツールセッター
オートチップコンベア
50Tチェーン式ツールマガジン
---
