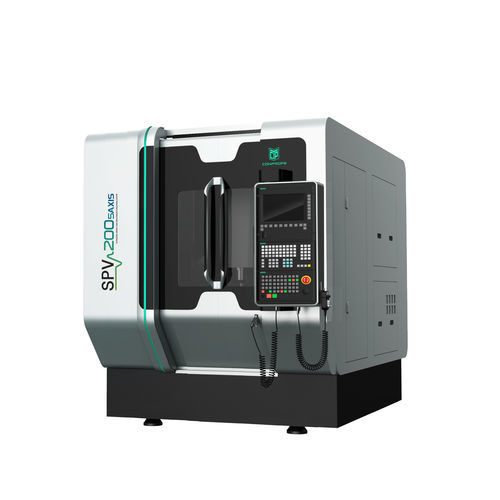

超音波マシニングセンタ SPV2005軸縦型ブリッジ
お気に入りに追加する
商品比較に追加する
特徴
- 軸の数
- 5軸
- 主軸の方向
- 縦型
- タイプ
- ブリッジ, コラム型, ロータリーテーブル
- 加工材料
- 複合素材用, セラミック用, 硬脆性材料用
- スピンドル
- HSK-E32
- ツールステーション数
- 40ツール
- 関連機能
- 切断, ドリル
- 応用
- 医療用, 自動車産業用, 宇宙産業用, 航空用, プロファイル用, アルミニウム産業用, 鉄鋼産業用, 車両用, 深穴用
- その他の特徴
- 高速, 高速, 高精度, 超音波
- X軸移動距離
280 mm
(11.02 in)- Y軸移動距離
580 mm
(22.83 in)- Z軸移動距離
280 mm
(11.02 in)- 回転速度
25,000 rpm
(157,080 rad.min-1)- 出力
16 kVA
(21.75 hp)- テーブル回転(C軸)
360 °
- X軸の移動速度
36 m/min
- Y軸の移動速度
36 m/min
- Z軸の移動速度
36 m/min
- 最大テーブル積載量
30 kg
(66 lb)- 最大ツール重量
5 kg
(11 lb)- 位置決め精度
0.007 mm
(0.00028 in)- 繰返し精度
0.004 mm
(0.00016 in)- 総重量
4,000 kg
(8,818.49 lb)- 全長
1,600 mm
(63 in)- 全幅
2,700 mm
(106.3 in)- 全高
2,080 mm
(81.9 in)
詳細
硬脆性材料（セラミック、サファイア、ガラス、シリコンカーバイトなど）、炭素繊維複合材料、超合金（チタン合金など）、その他の難削材からなる精密部品の加工に適している。
特徴
Conprofeが独自に開発した超音波スピンドルで難削材加工の課題を解決
クリーンな加工を実現する超臨界CO₂またはMQL冷却システム（オプション
傾斜5軸、低重心、ショートオーバーハング、超高剛性、熱歪みの少ないブリッジガントリ構造
工具保持能力24～120Tのチェーン式ツールマガジンを複数選択可能。
高出力、高トルク、高速超音波スピンドル。
オプションの自動抑制システムにより、燃焼や爆発などの加工時のリスクを軽減。
SIEMENS 840DslまたはSIMUERIK ONE 5軸同時加工CNCシステム搭載
---
