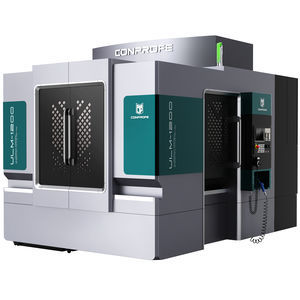

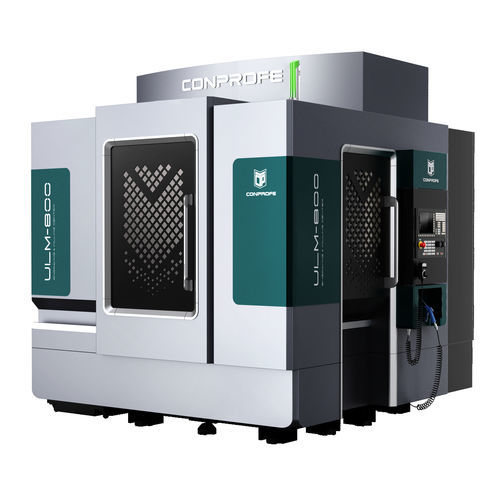

3軸マシニングセンタ ULM-800縦型彫刻航空産業用
お気に入りに追加する
商品比較に追加する
特徴
- 軸の数
- 3軸
- 主軸の方向
- 縦型
- 関連機能
- 彫刻
- 応用
- 航空産業用, 自動車産業用, 大きなワークピース
- その他の特徴
- 高性能, 高精度, 超音波
- X軸移動距離
800 mm
(31.5 in)- Y軸移動距離
800 mm
(31.5 in)- Z軸移動距離
350 mm
(13.78 in)- 回転速度
40,000 rpm
(251,327 rad.min-1)- 出力
18 kVA
(24.47 hp)- Y軸の移動速度
10 mm/s
- Z軸の移動速度
10 mm/s
- 最大テーブル積載量
1,000 kg
(2,205 lb)- 最大ツール重量
3 kg
(6.6 lb)- 位置決め精度
0.005 mm
(0.0002 in)- 繰返し精度
0.003 mm
(0.00012 in)- 総重量
9,000 kg
(19,841.6 lb)- 全長
2,990 mm
(117.7 in)- 全幅
2,935 mm
(115.6 in)- 全高
2,875 mm
(113.2 in)
詳細
Conprofe社が開発したインテリジェント超音波加工システムにより、難削材の加工に対応。
超臨界二酸化炭素(ScCO2)による極低温スルースピンドル冷却システムとMQL冷却システムにより、クリーンな加工を実現。
高硬度脆性材料や金属材料の加工ニーズに対応するため、2種類のスクリューガイドプロテクションを用意
シングルツールマガジン／拡張ツールマガジン／40Tチェーン式ツールマガジンを用意
位置決め精度3μm、繰り返し精度2μmの高精度加工。
前面扉での搬出入、側面扉での操作により、オペレータ位置が加工エリアに近く、操作が容易
オーガーチップコンベア搭載により、切粉の排出がスムーズ。
特長
独自開発の超音波加工システムで難削材加工の課題を解決。
クリーンな加工を実現する超臨界CO₂またはMQL冷却システム（オプション
2種類のスクリューガイドを用意し、硬脆材料や金属加工に対応
操作しやすい前面扉での搬入・搬出と側面扉での搬入・搬出が可能
位置決め精度最大3μm、繰り返し精度最大2μmの高精度加工を実現
シングル/ダブル/T40チェーンタイプのツールマガジンを用意
切屑排出がスムーズなチップオーガ付き
---
