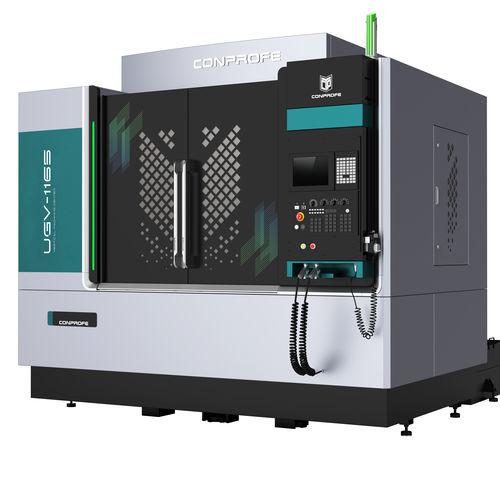

3軸マシニングセンタ UGV-1165縦型BT 40HSK A-63
お気に入りに追加する
商品比較に追加する
特徴
- 軸の数
- 3軸
- 主軸の方向
- 縦型
- スピンドル
- BT 40, HSK A-63
- ツールステーション数
- 24ツールステーション, 30ツール
- 応用
- 金型工業用, 医療用
- その他の特徴
- 高性能, 高生産性, 高精度, 超音波
- X軸移動距離
1,100 mm
(43.31 in)- Y軸移動距離
650 mm
(25.59 in)- Z軸移動距離
600 mm
(23.62 in)- 回転速度
最大: 18,000 rpm
(113,097 rad.min-1)最少: 9,600 rpm
(60,319 rad.min-1)- 出力
20 kVA, 22 kVA, 23 kVA
(27.19 hp, 29.91 hp, 31.27 hp)- X軸の移動速度
10 m/min
- Y軸の移動速度
10 m/min
- Z軸の移動速度
10 m/min
- 最大テーブル積載量
800 kg
(1,764 lb)- 最大ツール重量
8 kg
(17.6 lb)- 位置決め精度
0.008 mm
(0.00031 in)- 繰返し精度
0.005 mm
(0.0002 in)- 総重量
7,200 kg
(15,873.28 lb)- 全長
2,760 mm
(108.7 in)- 全幅
3,000 mm
(118.1 in)- 全高
3,100 mm
(122 in)
詳細
特徴
1.フライス加工、ドリル加工、ボーリング加工、リーマ加工、ザグリ加工、タッピング加工に最適。
2.高トルク・高出力の超音波スピンドルで大径加工に対応
3.MQL内部冷却技術を搭載し、コスト削減と効率化を実現。
4.高速加工に対応する高剛性構造と高い動的応答性
5.フルクローズドループ制御を実現するために設定可能な高精度リニアエンコーダ
6.三菱M80システム（標準）およびSIEMENS/FANUCシステム（オプション）が利用可能
アプリケーション
精密部品、消耗電子機器、ハードウェア、自動車、医療機器などの業界における、小型・中型のハウジング、プレート、ディスク、バルブ、シェル、金型、およびその他の複雑な部品の加工に最適です。
---
