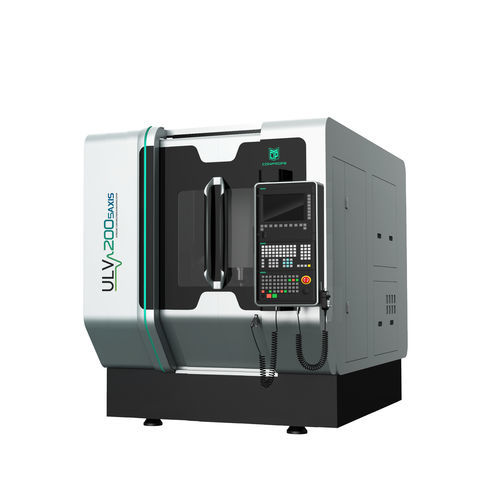

5軸マシニングセンタ ULV-200縦型HSK-E40HSK-E32
お気に入りに追加する
商品比較に追加する
特徴
- 軸の数
- 5軸
- 主軸の方向
- 縦型
- スピンドル
- HSK-E40, HSK-E32
- ツールステーション数
- 16ツール, 22ツール
- その他の特徴
- 高速, 高性能, 高生産性, 精密
- X軸移動距離
250 mm
(9.84 in)- Y軸移動距離
250 mm
(9.84 in)- Z軸移動距離
250 mm
(9.84 in)- 回転速度
30,000 rpm, 36,000 rpm
(188,496 rad.min-1, 226,195 rad.min-1)- 出力
13 kVA
(17.68 hp)- テーブル回転(C軸)
360 °
- X軸の移動速度
30 m/min
- Y軸の移動速度
30 m/min
- Z軸の移動速度
30 m/min
- 最大テーブル積載量
30 kg
(66 lb)- 最大ツール重量
1 kg
(2.2 lb)- 位置決め精度
0.007 mm
(0.00028 in)- 繰返し精度
0.004 mm
(0.00016 in)- 総重量
1,900 kg
(4,188.78 lb)- 全長
1,285 mm
(50.6 in)- 全幅
1,785 mm
(70.3 in)- 全高
2,030 mm
(79.9 in)
詳細
特徴
1.独自開発の超音波スピンドルを採用し、切削抵抗を低減、
高硬度材の高能率加工を実現。
2.超臨界二酸化炭素(ScCO2)主軸貫通型極低温冷却システムとMQL
システムを採用し、クリーンな加工を実現
3.高精度リニアエンコーダによるフルクローズドループ制御
4.X/Y/Z軸繰り返し精度4µm、A/C軸繰り返し精度5''
5.標準SIEMENS 840DslとオプションのSIEMENS SINUMERIK ONEシステムにより
RTCP機能による同時5軸加工を実現
アプリケーション
高精度・高能率な5軸同時超音波加工または従来加工に最適です。
高硬度脆性材料（セラミックス、サファイア、ガラス等）、炭素繊維強化プラスチック、金属材料等の幾何学的に複雑な加工に最適です。
