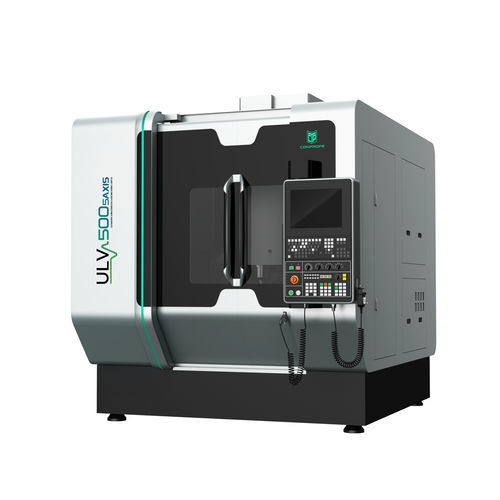

5軸マシニングセンタ ULV-500
縦型HSK A-6324ツールステーション

5軸マシニングセンタ
5軸マシニングセンタ
5軸マシニングセンタ
5軸マシニングセンタ
5軸マシニングセンタ
お気に入りに追加する
商品比較に追加する


特徴

軸の数
5軸
主軸の方向
縦型
スピンドル
HSK A-63
ツールステーション数
24ツールステーション
応用
自動車産業用
その他の特徴
高速, 高性能, 精密, 超音波
X軸移動距離

500 mm
(19.69 in)

Y軸移動距離

550 mm
(21.65 in)

Z軸移動距離

500 mm
(19.69 in)

回転速度

14,000 rpm, 20,000 rpm
(87,965 rad.min-1, 125,664 rad.min-1)

出力

60 kVA
(81.58 hp)

テーブル回転(C軸)

360 °

X軸の移動速度

36 m/min

Y軸の移動速度

36 m/min

Z軸の移動速度

36 m/min

最大テーブル積載量

300 kg
(661 lb)

最大ツール重量

8 kg
(17.6 lb)

位置決め精度

0.007 mm
(0.00028 in)

繰返し精度

0.004 mm
(0.00016 in)

総重量

10,000 kg
(22,046.23 lb)

全長

2,240 mm
(88.2 in)

全幅

3,780 mm
(148.8 in)

全高

2,855 mm
(112.4 in)

詳細

特徴 1.独自開発の超音波スピンドルを採用し、切削抵抗を低減、 高硬度材の高能率加工を実現。 2.超臨界二酸化炭素(ScCO2)主軸貫通型極低温冷却システムとMQL システムを採用し、クリーンな加工を実現 3.高精度リニアエンコーダによるフルクローズドループ制御 4.X/Y/Z軸繰り返し精度4µm、A/C軸繰り返し精度5'' 5.標準SIEMENS 840DslとオプションのSIEMENS SINUMERIK ONEシステムにより RTCP機能による同時5軸加工を実現 アプリケーション 高精度・高能率な5軸同時超音波加工または従来加工に最適です。 高硬度脆性材料(セラミックス、サファイア、ガラス等)、炭素繊維強化プラスチック、金属材料等の幾何学的に複雑な加工に最適です。 材料など

---

ビデオ

カタログ

ULV500-5AXIS
ULV500-5AXIS
2 ページ
