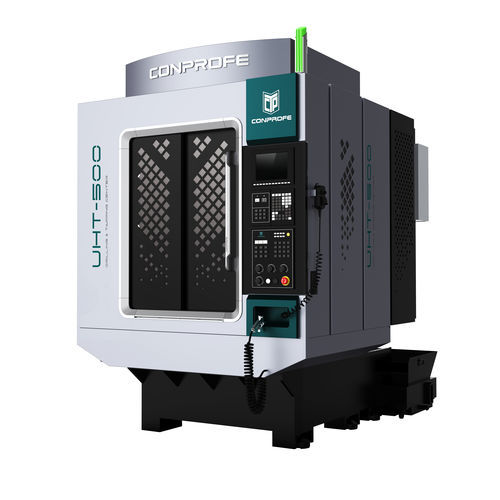

3軸マシニングセンタ UHT-500縦型複合素材用ガラス用
お気に入りに追加する
商品比較に追加する
特徴
- 軸の数
- 3軸
- 主軸の方向
- 縦型
- 加工材料
- 複合素材用, ガラス用, セラミック用, クォーツ用, 硬脆性材料用
- スピンドル
- BT 30
- ツールステーション数
- 21ツール
- 関連機能
- 製粉, タップ加工, ドリル
- 応用
- 医療用, チタン用, 小部品製造, アルミフレーム用, アルミニウム産業用, 鋳鉄用, 歯科用, 鉄鋼産業用, 小型部品用, アルミニウムプレート用
- その他の特徴
- 高速, 高性能, 高生産性
- X軸移動距離
500 mm
(19.69 in)- Y軸移動距離
400 mm
(15.75 in)- Z軸移動距離
320 mm
(12.6 in)- 回転速度
24,000 rpm, 30,000 rpm
(150,796 rad.min-1, 188,496 rad.min-1)- 出力
15 kW
(20.39 hp)- 加工部品の最大高さ
320 mm
(13 in)- X軸の移動速度
48 mm/s
- Y軸の移動速度
48 mm/s
- Z軸の移動速度
36 mm/s
- 最大テーブル積載量
250 kg
(551 lb)- 最大ツール重量
3 kg
(6.6 lb)- 位置決め精度
0.006 mm
(0.00024 in)- 繰返し精度
0.004 mm
(0.00016 in)- 総重量
3,200 kg
(7,054.79 lb)- 全長
1,600 mm
(63 in)- 全幅
2,430 mm
(95.7 in)- 全高
2,400 mm
(94.5 in)
詳細
特徴
1.超音波加工機とMQL加工機を一体化した世界初のドリル＆タッピングセンター。
クーラント不要のグリーン加工を実現するMQLシステム
2.最高回転数30,000rpmのクーラントスルーBBT-30超音波スピンドルを搭載。
3.多様なツールマガジン容量オプション21T/26T/30T/36T/30T+14T
4.位置決め精度5μm、繰り返し精度3μm
5.主軸端からテーブルまでの様々な距離オプション：200-560mm（標準）、270-630/340-700mm（オプション）
6.4軸/5軸ロータリーテーブル
アプリケーション
消耗電子機器、自動車、航空宇宙、医療産業などの小板、ディスク、ハウジングのドリル、タッピング、フライス加工に最適。
---
