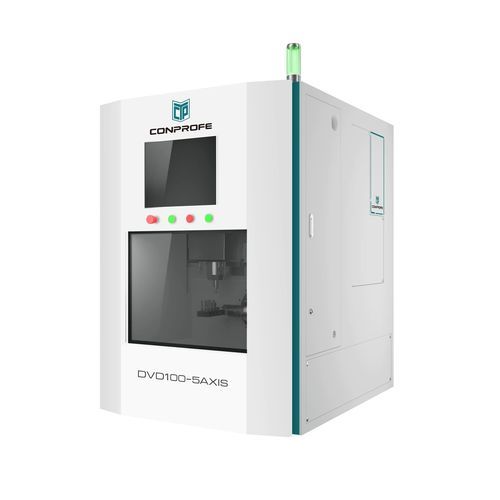

硬脆性材料用マシニングセンタ DVD100-5AXIS
5軸縦型回転傾斜可能テーブル

硬脆性材料用マシニングセンタ
硬脆性材料用マシニングセンタ
硬脆性材料用マシニングセンタ
硬脆性材料用マシニングセンタ
お気に入りに追加する
商品比較に追加する


特徴

軸の数
5軸
主軸の方向
縦型
タイプ
回転傾斜可能テーブル
加工材料
チタン合金用, 炭化ケイ素用, カーボンファイバー強化複合材, セラミック用, ガラス用, 硬脆性材料用, 石材用
ツールステーション数
16ツール
応用
医療用, 歯科用, 小型部品用
その他の特徴
高性能, 精密, マイクロマシニング用, ノッチング
X軸移動距離

350 mm
(13.78 in)

Y軸移動距離

110 mm
(4.33 in)

Z軸移動距離

130 mm
(5.12 in)

回転速度

28,000 rpm, 40,000 rpm
(175,929 rad.min-1, 251,327 rad.min-1)

出力

8.5 kVA
(11.56 hp)

X軸の移動速度

10 m/min

Y軸の移動速度

10 m/min

Z軸の移動速度

10 m/min

最大テーブル積載量

5 kg
(11 lb)

最大ツール重量

0.5 kg
(1.1 lb)

位置決め精度

0.008 mm
(0.00031 in)

繰返し精度

0.005 mm
(0.0002 in)

総重量

450 kg
(992.08 lb)

全長

1,010 mm
(39.8 in)

全幅

1,160 mm
(45.7 in)

全高

1,370 mm
(53.9 in)

詳細

硬脆性材料(セラミック、サファイア、ガラス、シリコンカーバイトなど)、炭素繊維複合材料、超合金(チタン合金など)、その他の難削材からなる精密部品の加工に適している。 特徴 - 優れた剛性と防振性を持つ高級ねずみ鋳鉄ベッドにより、高精度加工を実現 - 位置決め精度8μm、繰り返し精度5μm - 高精度A/B軸、ケーブル絡みを軽減する中空ステンレスボディ - ワーク収納システム内蔵により、1台の機械で自動サイクル生産が可能 - 機械内部を保護する完全ステンレス製カバー - 自動工具交換と測定が可能な内蔵工具マガジン - インテリジェントなヒューマンマシンインタラクションシステム - 自動化された生産ラインを接続し、インテリジェントなワークショップにアップグレード可能

---
