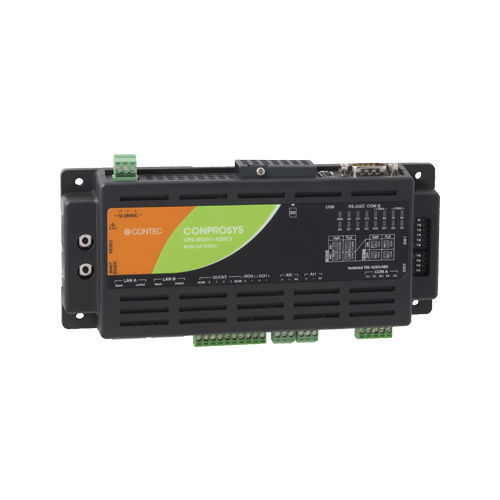

RS422/RS485M2Mコントローラー CPS-MG341-ADSC1-111

ModbusRS-232CARM Cortex-A8

本製品は、絶縁型RS-422A/485、絶縁型デジタル入出力、絶縁型カウンタ入力、チャネル間絶縁のアナログ入力、RS-232C、 LANインターフェイス、Ethernet Hubを備えたコントローラです。ARM® Cortex®-A8プロセッサ(600MHz)、オンボードの512MB DDR3-SDRAMシステムメモリを搭載し、起動デバイスに、オンボードのNOR-FLASHを採用しています。 また、CPS-MG341-ADSC1-111は、各社PLCの他、各社Modbus機器に対応したデータ収集装置「M2M Gateway」です。PLC制御の設備では本製品「M2M Gateway」でデータ収集し、PLC制御されていない設備ではセンサー入力に対応した「M2Mコントローラ」でデータ収集することができます。「M2M Gateway」は、最大10系統のイーサネット/計算機リンクと接続が可能で、メーカーの異なるPLCを同時に接続できます。 CONPROSYSシリーズでは、さまざまな形態の設備からデータを収集し一元的に管理することが可能となります。 また、本製品は、開発から運用のすべてをWebブラウザのオペレーションで実現します。I/O情報のWebモニタリングやI/O情報に基づくアラーム処理、タスク分岐などの機能を搭載、クラウドシステムを低コスト、短時間で構築することができます。 CE、FCC、UL、及びVCCIの規格に対応しています。 マルチベンダー対応。各社PLC、Modbus機器に対応 各社PLCに対応、異なるメーカーのPLCを同時接続できます。各社Modbus機器にも対応しています。 最大10系統、256個のグループレジスタのデータとリンク 最大10系統のイーサネット/計算機リンクとの接続が可能です。128台のPLC、合計256個のグループレジスタのデータを収集することができます。Modbusの場合は、10000データまでのマッピングが可能です。 BACnet サーバ、クライアント通信機能 PLCやセンサ情報をBACnet通信に変換して送信するサーバ機能と空調や照明などのBACnet対応機器を監視制御できるクライアント機能の両方に対応しています。 この機能を利用することで、BACnetを利用するビル管理システムなどにBACnetに対応していない設備やセンサの情報を受け渡すことが可能です。さらにCONPROSYSを利用してビル設備の情報を収集し、簡易的な制御システムの構築や、ビル設備の情報をクラウドに送信することで、複数拠点に存在する設備の遠隔監視を実現します。 Webモニタリング、Webタスクスクリプト Webサーバー機能を搭載し、離れた場所のパソコンからWebブラウザでI/O情報の監視と更新が行えます。監視画面は標準のGUIパーツ(グラフィック、スライダ、ボタンなど)を自由にレイアウトすることができます。監視レイアウト、I/O情報との関連付けなど、すべてのオペレーションがWebプラウザの操作のみで完了します。 演算、条件分岐、データ出力などのアイコンを組合せて、実行処理やそのプロセスをフローチャートに書くイメージで記述することができます。すべてのオペレーションがWebブラウザの操作のみで完了します。 演算、条件分岐、データ出力などのアイコンを組合せて、実行処理やそのプロセスをフローチャートに書くイメージで記述することができます。すべてのオペレーションがWebブラウザの操作のみで完了します。 簡易ルータ機能 簡易的なルーティング機能を搭載。 DHCPサーバー、スタティックルーティング、ポートフォワーディング、IPフィルタを使用することが可能です。 メッセージ通信機能 RS-232C、RS-422A/RS-485やイーサネットデバイス(TCP/UDP)を使って最大10リンクを設定してメッセージ通信を行うことができます。Webタスクスクリプトからメッセージの送受信を実現することができます。
