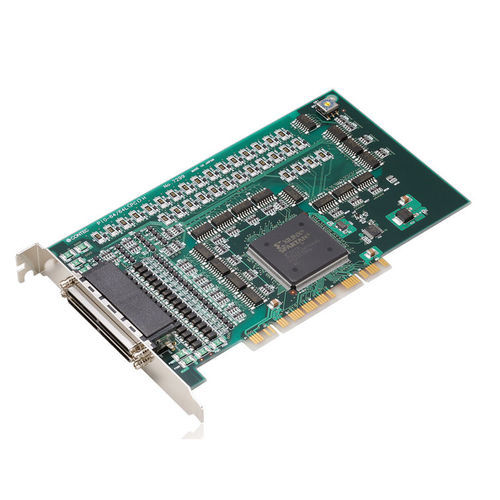

デジタル入出カード PIO-64/64L(PCI)H

16チャンネルPCI絶縁

本製品は、デジタル信号の入出力を行う、PCIバス準拠のインターフェイスボードです。12 - 24VDCのデジタル信号が入出力できます。本製品は、フォトカプラ絶縁入力(電流シンク出力対応)64点、フォトカプラ絶縁オープンコレクタ出力(電流シンクタイプ)64点を搭載しており、入力信号のうち16点を割り込みとして使用できます。その他、入力信号の誤認識を防止するデジタルフィルタ機能、出力トランジスタの保護回路(サージ電圧保護、過電流保護)を搭載しています。Windows/Linuxドライバを用意しています。専用ライブラリのプラグインでLabVIEWのデータ収録デバイスとしても使用できます。 フォトカプラ絶縁入力、フォトカプラ絶縁オープンコレクタ出力 本製品は、応答速度200μsecのフォトカプラ絶縁入力(電流シンク出力対応)64点とフォトカプラ絶縁オープンコレクタ出力(電流シンクタイプ)64点を搭載しています。 16 点単位のコモン構成のため、コモンごとに異なる外部電源に対応できます。駆動電圧は、入出力共に12 - 24VDCに対応しています。 フォトカプラによるバス絶縁 フォトカプラにより、パソコンと入出力インターフェイスは絶縁されているため、耐ノイズ性に優れています。 入力信号のうち16 点を割り込み要求信号として使用可能 入力信号のうち16点を割り込み要求信号として使用でき、ビット単位で割り込み禁止/許可および、割り込みを発生させる入力信号のエッジの選択が可能です。 出力回路にサージ電圧保護のツェナーダイオード、過電流保護回路を内蔵 出力回路には、サージ電圧からの保護のためツェナーダイオードが接続されています。また、過電流保護回路を出力8点単位で取り付けています。出力定格は、1点当たり最大35VDC、100mAです。 Windows/Linux に対応したドライバライブラリを用意 デジタル入出力ドライバを使用することで、Windows/Linux の各アプリケーションが作成できます。また、ハードウェアの動作確認ができる診断プログラムも提供しています。
