AC/DCパワーサプライ EIPE

DINレールパワー オーバー イーサーネット冗長

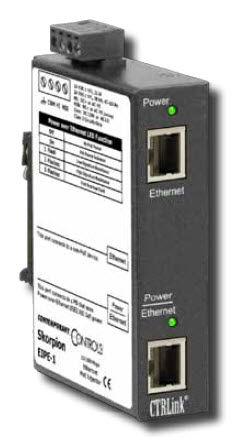

Skorpion家族のEIPE PoE力の注入器は非PoE 10/100 MbpsのイーサネットスイッチにPoE終り装置を接続する簡単な方法を提供する。 EIPEは出力コネクターで力の必須の15.4ワットを提供する非PoEスイッチとPDの間に存在すること標準IEEE 802.3afに迎合的、中間スパンPSEとして考慮される。 単位に2つのRJ-45コネクターがある。 非PoEに、大使館員分類される上のコネクターはPDに間、分類される最下のコネクター大使館員転換する。 注入器がなかったように信号を自由に渡される2つのコネクターの間で送受信しなさい。 但し、力48 VDCはPDによって使用のための底RJ-45コネクターの予備ピンに注入される。 注入器は非PoEスイッチとPD間のあらゆるコミュニケーションと干渉しない。 力の注入器は装置を起動させるための802.3af議定書を支える。 動力を与えられて力の注入器がイーサネットケーブルはPDに付す。 力は力の注入器によって署名と呼ばれる有効な25のkΩの抵抗までのPDに感じられる適用されない。 この価値が感じられれば、力の注入器はそれによりPDに動力を与える未使用の組に力を適用する。 ケーブル長によって、PDは最低12.95ワットが入力ピンで利用できると仮定できる。 Skorpion他のすべてのプロダクトのように、力の注入器は4ピン取り外し可能なコネクターを使用してVAC/VDCの源24から動力を与えられる。 準備は余分な動力源のためにある。 内部隔離された電源は基づかせていた第一次力に関する心配を除去する必須の48 VDC PoE力を発達させる。
