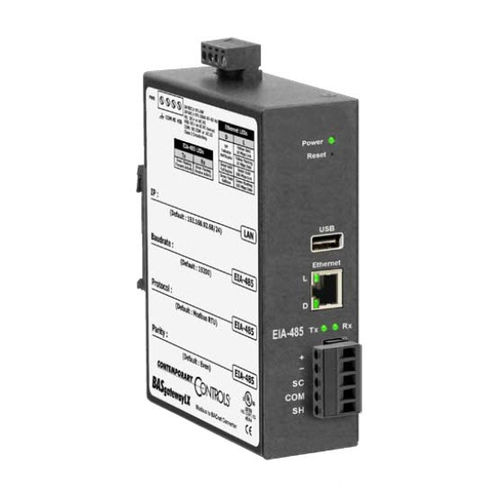

通信ゲートウェイ BASGLX-M1

イーサネットModbusBACnet

Modbusは依然として一般的なネットワークインターフェイスです。 ボイラー制御、可変速度駆動、計量アプリケーションなどのジョブによく見られますが、これらのデバイスはBACnetに準拠しません。 Modbus デバイスを個別の BACnet デバイスとして表示するには、BASgatewayLX が使用されます。 このデバイスは、10/100 Mbps Modbus TCP または BACnet/IP イーサネットポートと、Modbus RTU または Modbus ASCII デバイス用の光絶縁型 Modbus EIA-485 シリアルポートを備えています。最大 30 個のModbus シリアルデバイス（最大 1000 個のポーリングポイントで表される）は、BASgatewayLX 上の単一のModbus ポートを共有できます。 BASgatewayLX の仮想ルーティング機能により、接続された各 Modbus デバイスを個別の BACnet 準拠デバイスとして表示できます。 必要なのは、各 Modbus タイプのデバイスのデバイスプロファイルです。 コンテンポラリー・コントロールは、共通のデバイス・プロファイルのライブラリを保持します。 利用可能でない場合は、現代コントロールがリクエストに応じてそれを提供します。 カスタムデバイスプロファイルは、BASgatewayにアップロードできます。Webページと一般的なModbusデバイスプロファイルの常駐データベースを使用して、ModbusシリアルまたはModbusTCPデバイスからのModbusデータポイントをBACnetオブジェクトにマッピングできます。
