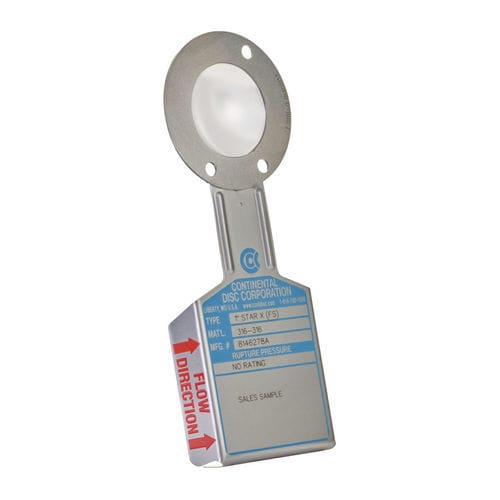

倒立型破裂板 STAR X™

フラット シート逆作動ステンレススチール製

STAR Xラプチャーディスクは、低破裂圧力で、幅広い材質と、正確な圧力でディスクの座屈を正確に制御するための精密な破損開始インデントを備えています。 STAR Xは、TRXシリーズの低破裂圧力用ラプチャーディスクです。高圧用ULTRXと中低圧用MINTRXの詳細はこちらです。 さらに、HPXラプチャーディスクも提供しています。 この逆作動式ラプチャーディスクは、一次および二次システムのリリーフ保護に最適で、安全リリーフバルブを隔離するために使用すると、フュージティブエミッションコントロールの効果的な手段になります。その他のシステム保護用途としては、移送配管、化学反応器、圧力容器、貯蔵容器、熱交換器への設置が挙げられます。 STAR Xは、トルク感度を下げるために、ハンドリングリングを組み込んでいます。他のすべての逆作動型ラプチャーディスクと同様に、STAR Xラプチャーディスクは出荷前に90%の耐圧テストが行われています。STAR Xは、BDIアラームシステムと互換性があります。 ラプチャーディスクSTAR Xの特徴 -安全率1.5以下 - 破損したラプチャーディスクは、ラプチャーディスクの定格破裂圧の1.5倍以下で圧力を逃がせるように設計されています。 -真空サポートを追加することなく、圧力から完全な真空へのサイクルで動作する能力 -標準的な製造範囲はゼロ、オプションで-5%または-10%の製造範囲も可能です。 -適切な方向性を視覚的に確認できるフローディレクションタグを常備 -故障の原因となる精密な刻み目。
