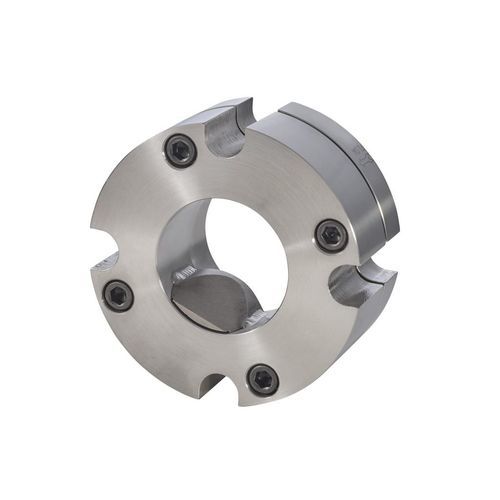

HPX-PTは、ラプチャーディスクを正確に取り付けることができるプレトルクホルダーです。
取り付けに先立ち、作業場でディスクを取り付け、フィッティングします。その後、プロセスシステムのリリーフストリームにあるフランジの間で組み立てを完了させるだけです。
HPX-PTホルダーには、ラプチャーディスクの正確な装填と密閉のために、高強度鋼製のソケットヘッド・キャップ・スクリューが組み込まれています。
HPX-PTはトルク調整済みのホルダーです。
-ラプチャーディスクを取り付ける前に、作業場の制御された環境で正確なトルク負荷をかけることができます。
-最終的な取り付けを簡素化します。
-フランジのアライメント不良やガスケットのコールドフローが問題となる場合でも、ラプチャーディスクに正確な負荷を与え、性能を向上させることができます。
-トルク調整済みのホルダースクリューをコーティングで保護し、スクリューの摩耗、腐食、固着、カジリを防止し、メンテナンスコストを低減します。
一般的な取り付け方法
-ガラスやフッ素樹脂で覆われたフランジを持つプロセス装置で、ラプチャーディスクをホルダーに密封するのに十分な圧縮を提供できない場合。
-フランジファスナーに正しいトルクをかけられないような配管配置の場合
-ラプチャーディスクとホルダーを定期的に取り外して点検する必要がある場合。
-配管に取り付ける前に、ラプチャーディスクアセンブリのリークテストが必要な場合。
オプション
-高さ変更
-ホルダー出口にゲージタップ
-フランジスタッドとナット、合金鋼または316SS
-ホルダーの入口にJフック
-フッ素樹脂コーティングまたはタンタリン処理による耐腐食性の向上
---
