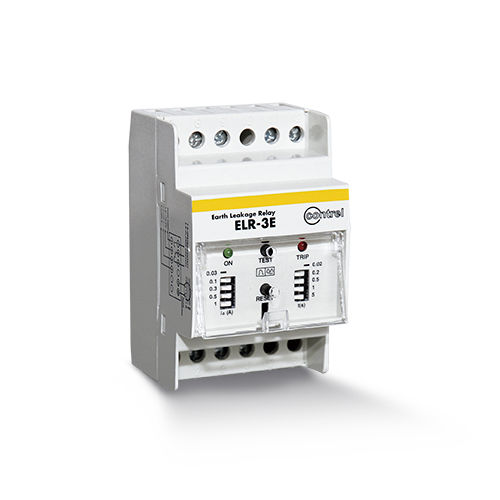

漏電保護継電器 ELR-3E

2NO/NCACDC

ELR-3E 外部CT。1つの動作閾値。トリップ時間、遅延時間の調整が可能。 漏電リレー(1動作閾値), モジュラー, 35mm DINレールマウント.外部CTを使用。しきい値はディップスイッチで設定できます。 概要 ラインナップ ELR 製品名 ELR-3E 製品タイプ 残留電流保護リレー 電流センサの互換性 CT-1 漏電電流センサ 技術特性 用途 残留電流保護リレー 電源電圧 AC240/415 50/60Hz 110 VAC/DC 24/48 VAC/DC (オプション) 消費電力 3 VA 測定種別 地絡電流内部測定 残留地絡調整タイプ 0,03 A or 0,1 A or 0,3 A or 0,5 A or 1 A 残留地漏電時間遅延調整タイプ 0.02秒または0.2秒または0.5秒または5秒 漏電保護等級 タイプA フィルタ 3次高調波フィルタ（オプション テスト機能 ローカル 出力リレー 1 チェンジオーバー (TRIP) 5A (AC240V) 表示内容 緑色LED（電源ON 赤色LED (トリップ) 取付方法 DINレール 3モジュール 規格 IEC/EN 61010 IEC/EN 61000-6-2EN IEC/EN 61000-6-3 IEC/TR 60755 重量 190g 使用環境 IP保護等級 IP40 前面 IP20端子 相対湿度 5～90 動作温度 -10...+60 °C 動作温度 -10～+60 °C 保管温度 -20～+80 °C
