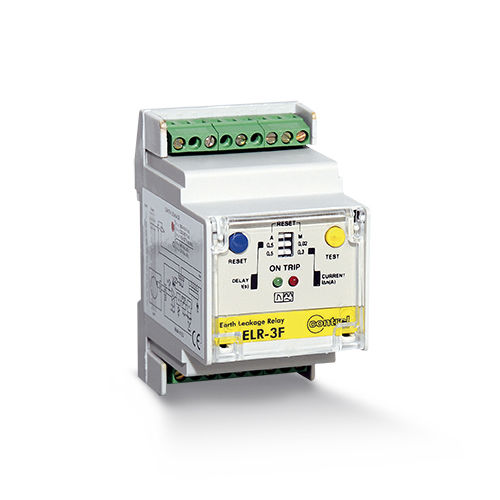

漏電保護継電器 ELR-3F

2NO/NCACDC

ELR-3F 外付けCT.1つの動作閾値。トリップ時間、遅延時間固定。 モジュラー、35mm DINレールマウント。外付けCT.トリッピングの設定値と時間を固定 概要 ラインナップ ELR 製品名 ELR-3C 製品タイプ 残留電流保護リレー 電流センサの互換性 CT-1 漏電電流センサ 技術特性 用途 残留電流保護リレー 電源電圧 AC240/415 50/60Hz 110 VAC/DC 24/48 VAC/DC (オプション) 消費電力 3 VA 測定種類 地絡電流内部測定 残留地絡調整タイプ 0.3Aまたは0.5A固定 残留地絡遅延時間調整タイプ 0.02秒または5秒固定 漏電保護クラス タイプA テスト機能 ローカル 出力リレー 1 チェンジオーバー (TRIP) 5 A (AC240V) ディスプレイ表示 緑のLED (電源ON) 赤色LED (トリップ) 取付方法 DINレール 3モジュール 規格 IEC/EN 61010 IEC/EN 61000-6-2EN IEC/EN 61000-6-3 IEC/TR 60755 重量 175g 使用環境 IP保護等級 IP40 前面 IP20端子 相対湿度 5～90 動作温度 -10...+60 °C 動作温度 -10～+60 °C 保管温度 -20～+80 °C
