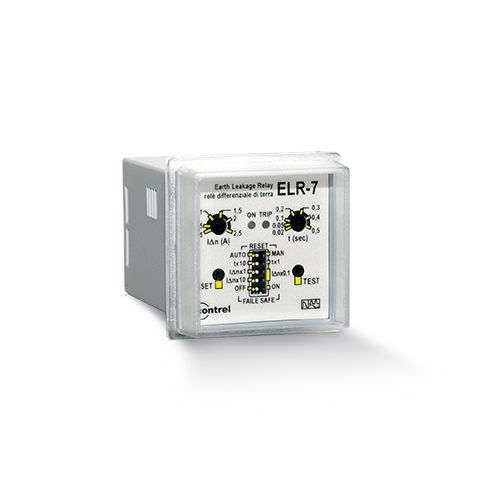

漏電保護継電器 ELR-7

2NO/NCACDC

ELR-7 48x48mm。1つの操作閾値。トリップと遅延時間の調整可能。 IΔnは0.025...25A、トリップ時間は0.02～5秒、補助電源は24、48、115VAC/DCおよび230VAC（48x48mm）。 商品概要 ラインナップ ELR 製品名 ELR-7 製品タイプ 残留電流保護リレー 電流センサの互換性 CT-1 漏電電流センサ 技術特性 用途 残留電流保護リレー 電源電圧 AC240/415 50/60Hz 110 VAC/DC AC/DC24/48V (オプション) DC240V(オプション) 消費電力 5,5 VA 測定の種類 地絡電流内部測定 残留地絡調整型 0.025～25A 残留地絡タイムディレイ調整タイプ 0.02...5秒 漏電保護クラス タイプA フィルタ 3次高調波フィルタ（オプション テスト機能 ローカル 出力リレー 1 チェンジオーバー (TRIP) 5A (AC240V) 表示内容 緑色LED（電源ON 赤色LED (トリップ) マウントモード フラッシュマウント 48x48 mm 規格 IEC/EN 61010 IEC/EN 61000-6-2EN IEC/EN 61000-6-3 IEC/TR 60755 重量 300g 使用環境 IP保護等級 IP40 前面 IP20端子 相対湿度 5...90 動作温度 -10...+60 °C 動作温度 -10～+60 °C 保管温度 -20～+80 °C オプション 熱帯化 フィルター 3次高調波フィルター 透明カバーIP65
