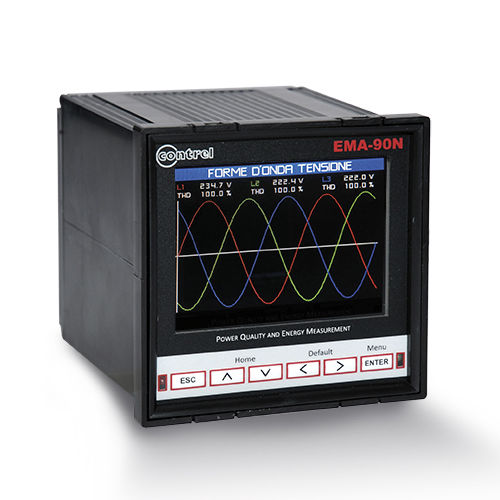

監視用分析器 EMA-90N

電気回路網用AC ネットワーク電力品質

EMA-90N パワーメーター（基本的な電力品質解析機能付き 基本的な電力品質解析機能を備えたネットワークアナライザ、カラーTFTディスプレイ、高調波解析、4つの電流チャンネル、波形、イベントログ 概要 レンジ EMA 製品名 EMA-90N 製品タイプ ネットワーク・アナライザ 技術的特徴 デバイス・アプリケーション エネルギーおよび電力のモニタリング マルチタリフ サブビリング ゲートウェイ 電力品質分析 63次高調波まで 測定の種類 真のRMS 有効電力および無効電力 皮相電力 電流 電圧 エネルギー 力率 周波数 全電流高調波歪み THD (I) 全電圧高調波歪み THD (V) 電源電圧 90...250 VAC/DC 20....60 VAC/DC (オプション) ネットワーク周波数 50 Hz 60 Hz 定格電流 [In] 5 A 1 A 配線接続 1P 2P 3P + N 3P 3Pバランス アロン 消費電力 10 VA 表示タイプ カラーTFTディスプレイ 測定電流 0,050...5 A CT /5 A使用時 0.010...1 A CT /1 A使用時 測定電圧 30-400 V 相-ニュートラル 50-690 V 位相間 周波数測定範囲 40-70 Hz サンプリング 128サンプル/周期 測定リフレッシュ 200 ms ニュートラル電流入力 測定値 計算値 精度クラス IEC 62053-22に準拠したクラス1の活動エネルギー IEC 62053-22に準拠したクラス0.5Sの活動エネルギー（オプション クラス0.2Sの活動エネルギー IEC 62053-22に準拠（オプション 通信ポート RS485 通信プロトコル Modbus 4,8...115,2 kbauds 出力数 2 マウントモード フラッシュマウント 96x96 mm 規格 CEI EN 61000-6-2:2006 CEI EN 61000-6-4:2007 CEI EN 61010-1:2013 重量 450g 使用環境 IP保護等級 前面：IP40 端子部はIP20 相対湿度 5...95 動作温度 0...+60 °C 保存温度 -10～+70 °C
