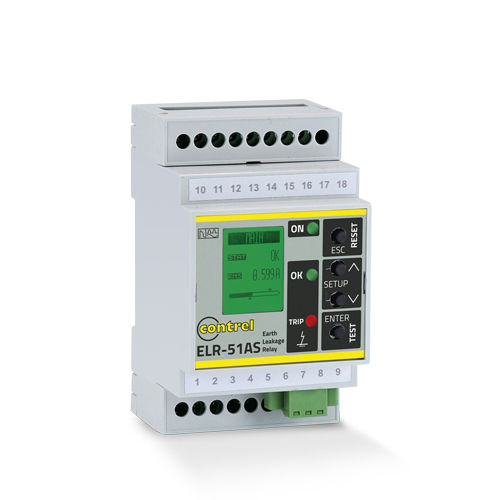

漏電保護継電器 ELR-51AS

電流ACDC

ELR-51AS 残留電流保護リレー。ラッチリレー。イベントログRS485 ModbusTRIPメモリー機能 トロイダルセンサ入力付き地絡リレーは、電気設備の漏洩電流を測定し、有害なレベルを検出します。保護やアラームに最適な製品で、複数の設定が可能です。2つのリレー出力（双安定）、それぞれに1つの切り替え接点を装備RS485とEGRAVEに対応。不揮発性メモリはリレーのトリップステータスを保持します。 製品紹介 ラインナップ ELR 製品名 ELR-51AS 製品タイプ 残留電流保護リレー 電流センサの互換性 CT-1 漏電電流センサ 技術特性 用途 残留電流保護リレー 電源電圧 110-230 VAC 50/60Hz AC/DC24/48V（オプション 消費電力 6 VA 表示タイプ バックライトLCD（赤のTRIP表示 バックライトLCD (黄色のALARM) 測定タイプ True RMS 地絡電流内部測定 残留地絡調整 0.030...5 A 残留地絡遅延時間調整 20...500ms 警報閾値設定 50～90 漏電保護クラス Typo A スーパーイミュニティ フィルタ 3次高調波フィルタ選択可能 テスト機能 ローカル リモートテスト 出力リレー 独立2個（ラッチリレー 5A (AC240V) 通常の非通電または通電の設定が可能 メモリー機能 リレーのトリップ状態を不揮発性メモリーに保存。トリップした状態で電源電圧がなくなった場合、ELR-51ASはリセットされるまで、電源投入時にトリップリレーに通電し、TRIP LEDが点灯したままとなります。 表示内容 緑色LED（電源ON 赤色LED (TRIP) LED OK（システム健全 通信ポート RS485（オプション 通信プロトコル Modbus a 4,8...
