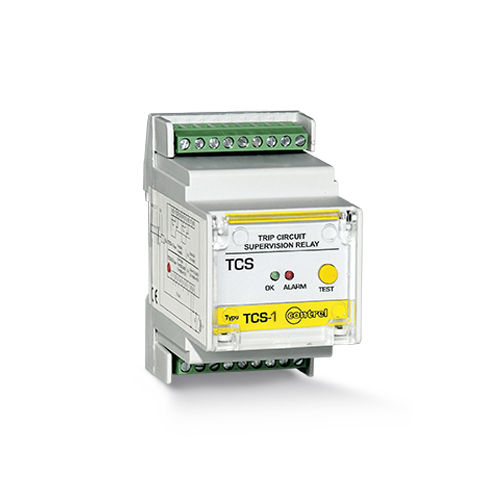

トリップ回路制御継電器 TCS series 2NO/NCAC/DCDINレール
お気に入りに追加する
商品比較に追加する
特徴
- 種類
- トリップ回路
- 接点構成
- 2NO/NC
- ネットワーク
- AC/DC
- 設置
- DINレール
- 規格
- IEC
- その他の特徴
- 結合
- トリップ電流
6 mA
- トリガー電圧
24 V, 48 V
詳細
TCS-1｜TCS-3 安全回路の制御に用いるデバイス 24-48 VAC/DC
MCCBのトリップ回路または安全回路を恒常的に制御するためのデバイス
導入
ラインナップ TCS
製品名 TCS-1, TCS-3
製品タイプ MCCBのトリップ回路または安全回路を恒久的に制御する装置
技術的特徴
制御ネットワーク電圧 13...30 VAC/DC (バージョンTCS-1)
24....60 VAC/DC（バージョンTCS-3
補助電源 24...48 VAC/DC
消費電力 3.5 VA (最大)
トリップタイムディレイ 0.4...1秒
リセット時間 0.6...1秒
テスト機能 ローカル
出力リレー2のチェンジオーバー（TRIP
5 A (AC240V)
ローカル信号 緑のLED (電源ON)
赤色LED (トリップ)
マウントモード DINレール3モジュール（バージョンTCS-1
フラッシュマウント 96x96 mm（バージョンTCS-3
規格 CEI 41-1
IEC 255-801
重量 200g
使用環境
IP保護等級 IP20（バージョンTCS-1
IP52（バージョンTCS-3
相対湿度 5...90
動作温度 -10...+60
保存温度 -20...+70 °C
オプション
熱帯化
---
