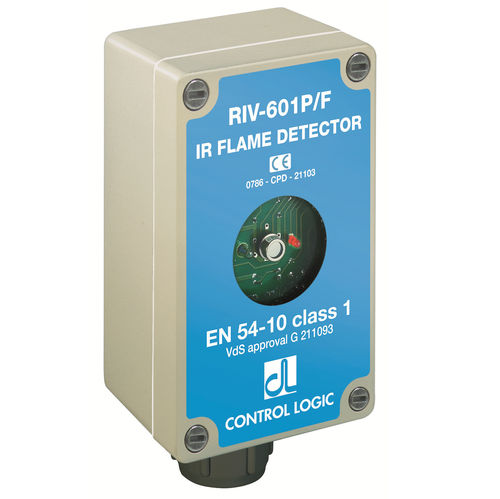

IR火炎検知器 RIV-601P/F

IP66

アルミ鋳物製防水ケース、保護等級IP66（粉塵、水しぶき）。防爆仕様はモデルRIV-601P/FAで利用可能。 電源電圧 24VDC ±15% (20〜28V)。消費電流 スタンバイ時13 mA (0.25W), アラーム時50 mA (最大1.5W、テスト用20 mAを含む). 24Vと+テスト（T+）に反転防止ダイオード。 分光感度特性赤外線1～3ミクロン。 炎の脈動周波数に同調（フリッカー）。 視野角90°コーン。検出器は視野外や反射による間接的な視認、あるいは煙越しの視認も可能で、その場合は感度が低下する。 感度は距離の2～3%。つまり、検出可能な最小の炎の大きさは距離の2～3%です。例えば、10mの距離では、最小の炎の大きさは20cmです。一般的なカバーリングの数値は、距離20mで400平方メートルです。 アラーム遅延時間は5秒に設定。1秒から10秒まで調整可能。リセットは自動で行われます。炎が出始めてから5秒後に検出器がオンになります。炎が止まるとすぐに検出器はオフに戻ります。 アラーム時は前面LEDランプが点灯します。テレテスト中は短時間点滅します。 切換SPDTリレー接点出力 定格1A DC30V。その他、NPNトランジスタオープンコレクタ出力（定格50mA 24VDC、アラーム時LOW）。 検出器の能力を遠隔監視するための "テレテスト "装置を内蔵しています。24VDC ±15% 20mAが必要です。変調器内蔵。テレテスト回路に電源が供給されると、センサーの近くに置かれた小さな白熱電球が炎を模擬してパルスを発し始めます。試験中は4秒に1回、半瞬間点灯します。テレテストは、コントロールパネルから遠隔操作することもできますし、配線して連続自動運転することもできます。
