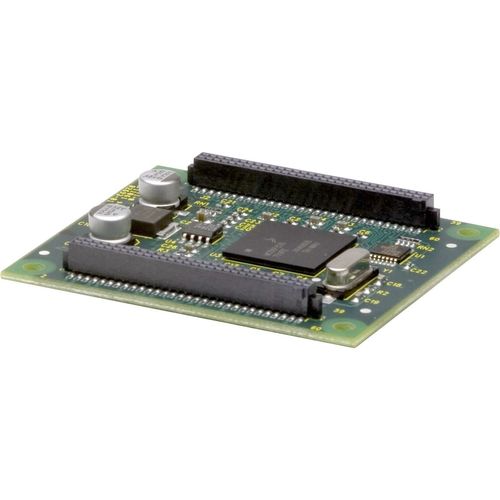

デジタル入出カード CAN-IPM-01

アナログCANopen設定可能

コストパフォーマンスに優れたデュアルチャネルCANカードは、Copley Controlsの分散制御ソフトウェアとCANopenサーボドライブおよびステッピングドライブを接続します。2つの独立したCANポートは電気的に絶縁されており、産業環境でのノイズ耐性を高めています。オンボードのマイクロコントローラは、ホストコンピュータからタスクをオフロードし、より速いシステムパフォーマンスを可能にします。PCI準拠で、3.3VDCと5VDCの両方のコンピュータと互換性があります。 仕様 継続電流 0A 寸法 97.3 x 62.7 x 32.8 mm デジタル入力 0 デジタル出力 0 フィードバック 環境 コマーシャル 特徴 - マイクロモジュールをユーザーPCボードに実装 - 72 デジタルI/O - 12個のアナログ入力 - 12個のPWM出力 - 8つの専用デジタル入力 CANノードアドレス CAN ビットレート - 2 CANステータスLED駆動用出力 - CAN & RS-232通信 カノープン・インターフェイス - CAN V2.0b 物理層 - CANopen DS-301 V4.01アプリケーション層 CAN分散制御ネットワークにI/Oを追加するためのPCボードマウントカードです。CAN-IPM-01は、設定可能なデジタルI/Oポイントと専用のアナログおよびデジタル入出力を組み合わせて、Copley社のCANopenサーボドライブとステッパードライバを使用した分散制御ネットワークを強化します。 9つの8ビットポートは、デジタル入力または出力として構成可能です。12個のA/Dポートは0～3Vdcの信号を12ビットの値に変換します。12個のPWM出力は、アナログ信号を生成するためにローパスフィルタリングすることができます。8つの専用デジタル入力は、CANノードのアドレスとビットレートを設定します。 DSP/マイクロコントローラは、Copleyのデジタルモーション製品で使用されているものと同じタイプで、同じソフトウェア・インターフェースを備えています。 このカードは、最大1Mbit/secのCANバスのビットレートと115,200BaudまでのRS-232通信をサポートしています。
