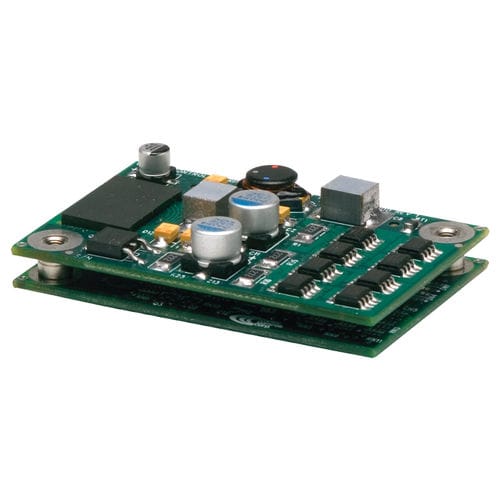

DCサーボドライブ Accelnet ACK series

デジタルCANopenRS-232

Accelnetマイクロモジュールは、CANopenネットワーキングとブラシまたはブラシレスモータの100%デジタル制御をPCボード実装パッケージに組み込んだデジタルサーボドライブです。電源オプションには、14～90Vdcの電源から最大15Adc連続、30Adcピークがあります。スタンドアロン・ドライブとして使用されるAccelnet Micro Moduleは、パルス/方向またはCU/CDフォーマットのステップ・モータ・コントローラからのインクリメンタル位置コマンド、およびマスター・エンコーダからのA/B直交コマンドを使用して動作することができます。トルクまたは速度制御は、デジタルPWM信号またはアナログ±10Vで行うことができます。 仕様 継続電流 3A ピーク電流 6A 供給電圧 14-55 VDC 寸法 63.5 x 40.6 x 21.1 mm デジタル入力 10 デジタル出力 3 フィードバック コマンドインターフェース ステップ/方向、アナログ、PWM 環境 コマーシャル 制御モード - インデクサー、ポイント・ツー・ポイント、PVT - キャミング、ギアリング、位置、速度、トルク コマンドインタフェース - CANopen/DeviceNet - ASCIIおよびディスクリートI/O - ステッパーコマンド - 10V位置/速度/トルク指令 - PWM速度/トルク指令 - マスターエンコーダ(ギア/キャミング) コミュニケーション - CANopen/DeviceNet - RS232 フィードバック - デジタルクアッドA/Bエンコーダ - セカンダリエンコーダ - デジタルホール - レゾルバ (-R オプション) I/O - デジタル - 10入力、3出力 寸法：mm [インチ] - 63.5×40.6×21.1 [2.50×1.60×0.83] 説明 Accelnet Micro Moduleは、CANopenネットワークとブラシまたはブラシレスモータの100%デジタル制御を組み合わせたデジタルサーボドライブで、PCボード実装パッケージに、14～90Vdc電源から連続15Adc、ピーク30Adcまでの電源オプションを搭載しています。Accelnetマイクロモジュールは、CANopen DS-301 V4のCiA 402プロトコルを使用したモーションコントロールデバイスとして動作します。
