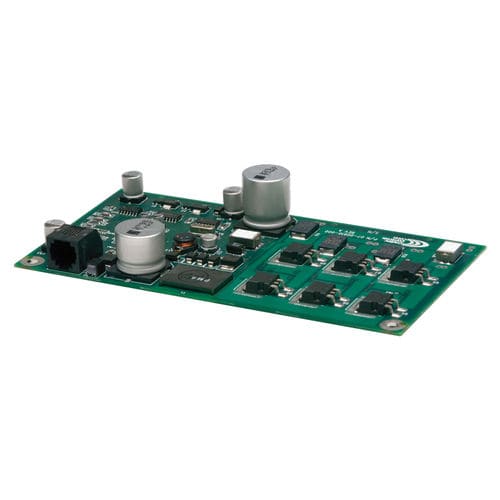

DCサーボドライブ Accelus ASC series

ブラシレスステッピングデジタル

ASCは、費用対効果の高いカードでブラシレスモータとブラシモータの高性能制御を実現します。パネルマウントバージョンもご用意しています。トルクと速度モードはステップ/方向位置モードで補完されます。フィードバックはインクリメンタルエンコーダとデジタルホールです。 仕様 継続電流 6A ピーク電流 18A 供給電圧 20-55 VDC 寸法 154.2 X 89.1 X 29.1 mm デジタル入力 6 デジタル出力 2 フィードバック デジタルホール、インクリメンタル コマンドインターフェース アナログ、ステップ/方向、PWM 環境 コマーシャル - プリント基板実装 - 位置・速度・トルク制御 - コントローラインタフェース ステッパーインターフェース ±10V 速度・トルク指令 PWM速度/トルクコマンド 電子ギア - フィールド指向制御 最適速度・トルク - オートチューニングとオートフェージング - フィードバック デジタルエンコーダとホール - プログラマブルI/O。 入力6点、出力2点 - ULおよびcULはUL 61010-1第3版に準拠したコンポーネントを認識しています。 叙述 Accelus™サーボアンプは、100%デジタル制御で位置、速度、またはトルクモードでDCブラシレスモータを駆動します。モータからのエンコーダフィードバックを使用した正弦波整流です。ホール信号は、位相初期化と位相補正に使用され、電源投入後のモータのハンチングを排除します。 高度なフィールド指向制御により、広い速度範囲で最高のモータトルクを確保し、モータの発熱を最小限に抑え、効率を最大化します。デジタル制御アルゴリズムは、ACステータ電流を直接および直交成分に変換します。トルクを生成する直交電流は電流ループによって制御され、直接コンポーネントはゼロに駆動され、トルクを生成しない電流からの損失を排除します。
