DCモータ制御装置 Stepnet STL series

ステッピングデジタルCANopen

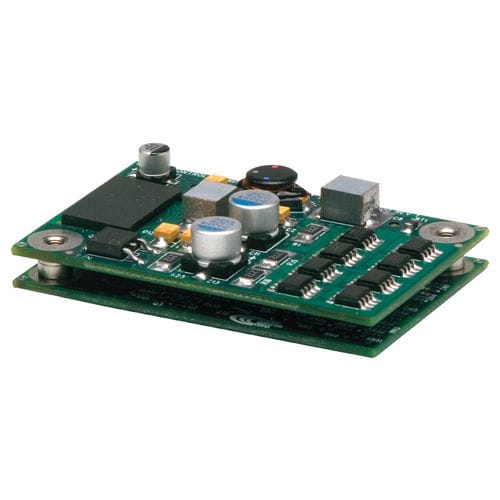

STL Stepnet Micro Moduleは、CANopenネットワークとステッピングモータの100%デジタル制御を組み合わせた4 in² PCボード実装パッケージのステッピングモータドライブです。出力は、ほとんどのNEMA 17および23サイズのステッピングモータと互換性があります。設置面積が小さいため、デスクトップの計測器に適しており、モータドライブ、インターフェース、電源、制御回路を1枚のPCボードにまとめることができます。ステップネット・マイクロ・モジュールは、ステップ/方向またはCU/CD形式のステップ・モータ・コントローラからのインクリメンタル位置コマンドや、マスタ・エンコーダからのA/B直交コマンドを受け取るスタンドアロン・ドライバとして動作することもできます。ステップとモータの位置比は、電子ギアのためにプログラム可能です。 仕様 継続電流 3A ピーク電流 4A 供給電圧 20-55 VDC 寸法 64 x 41 x 16 mm デジタル入力 12 デジタル出力 4 フィードバック インクリメンタル コマンドインターフェース ステップ/方向、PWM 環境 コマーシャル 制御モード - インデクサー、ポイント・ツー・ポイント、PVT - キャミング、ギアリング - 位置・速度・トルク「サーボモード - ポジション（マイクロステップ コマンドインタフェース - CANopen - ASCIIおよびディスクリートI/O - ステッパーコマンド - PWM速度/トルク指令 - マスターエンコーダ[ギア/キャミング] コミュニケーション - CANopen - RS-232 フィードバック - デジタルクアッドA/Bエンコーダ I/O - デジタル - 12入力、4出力 寸法：mm [インチ] - 64×41×16 [2.5×1.6×0.6] 叙述 Stepnet Micro Moduleは、CANopenネットワークとステッピングモータの100%デジタル制御を組み合わせた4 in 2 pc-board実装パッケージのステッピングモータドライバです。出力は、ほとんどのNEMA 17および23サイズのステッピングモータと互換性があります。
