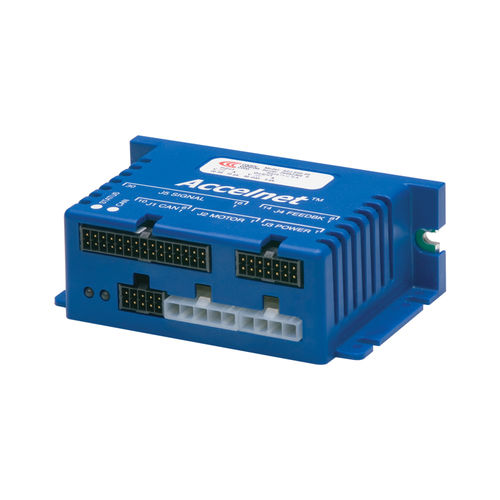

DCサーボドライブ Accelnet ACJ series

デジタルRS-232CANopen

Accelnet Micro Panelは、ACブラシレスおよびDCブラシモータの位置、速度、トルク制御用のコンパクトなDC電源サーボドライブです。分散制御ネットワーク上で、スタンドアロンのインデキシングドライブとして、または外部モーションコントローラと組み合わせて動作します。標準フィードバックはデジタル・クワッド A/B エンコーダで、ブラシレスレゾルバ（-R）またはアナログ sin/cos エンコーダ（-S）をサポートする 2 つのバージョンが用意されています。 仕様 継続電流 3A ピーク電流 9A 供給電圧 20-55 VDC 寸法 九七×六四×三三ミリ デジタル入力 9 デジタル出力 4 フィードバック インクリメンタル、デジタルホール、AUXエンコーダ/エンコーダアウト コマンドインターフェース ステップ/方向、アナログ、PWM 環境 コマーシャル フィードバックバージョン - アナログシン/コス - クアッドA/Bデジタル 制御モード - インデクサー、ポイント・ツー・ポイント、PVT - キャミング、ギアリング、位置、速度、トルク コマンドインタフェース - CANopen - ASCIIおよびディスクリートI/O - ステッパーコマンド - 10V位置/速度/トルク指令 - PWM位置*/速度/トルク指令 - マスターエンコーダ(ギア/キャミング) コミュニケーション - CANopen - RS-232 フィードバック - デジタルクアッドA/Bエンコーダ - セカンダリエンコーダ/エミュレートされたエンコーダ出力 - ブラシレスレゾルバ（-Rバージョン - アナログsin/cosエンコーダ（-Sバージョン - デジタルホール I/O - デジタル - 9入力、4出力 寸法：mm [インチ] - 97×64×33 [3.8×2.5×1.3] インデックスモードでは、出力を使用してインデックスを選択して起動し、入力を使用してドライブの状態を読み返すPLCを使用して簡単な操作が可能になります。さらに、PLCはモーションプロファイルを変更できるASCIIデータを送信することができるので、機械の要件の変更に応じて1つのインデックスがさまざまなモーションを実行できるようになります。
